BM 77-10-N

Заказать

Данные каталога BM 77-10-N

Наименование продукцииBM77-10-N
Производственный номер16CR1910
EAN номер5700391931161

Описание BM 77-10-N

BM77-10-N

Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением.

Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией.

Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H.

Основные данные BM 77-10-N

Номинальная подача77 м3
Номинальный напор123 м
Ступени10
МодельD

Изображение BM 77-10-N

Изображение насосов BM 77-10-N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

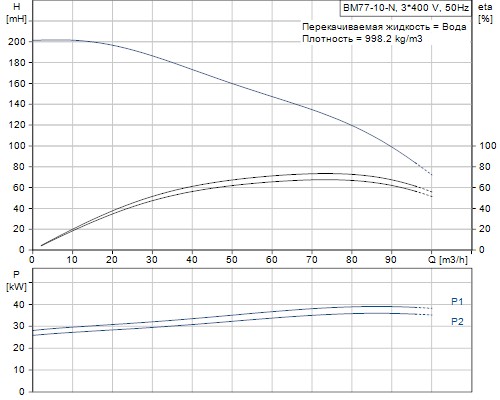

Кривая характеристики BM 77-10-N

Кривая характеристики насосов BM 77-10-N

Жидкость BM 77-10-N

Рабочая жидкостьВода
Максимальная температура жидкости40 °C

Материалы BM 77-10-N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
КожухНерж. сталь
DIN W.-Nr. 1.4401
AISI 316
РезинаNBR

Данные электрооборудования BM 77-10-N

Номинальная мощность - P237 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Способ запускапрямой пуск
Показатель уровня обслуживания1.15
Номинальный ток81,5-77,0 A
Класс защиты (IEC 34-5)58
Номер электродвигателя96530085

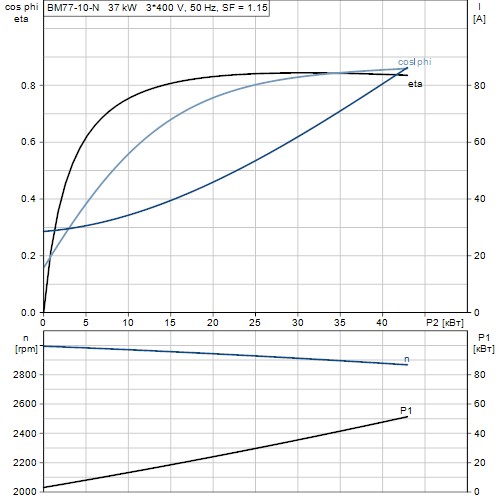

Характеристика двигателя BM 77-10-N

Характеристика двигателя насосов BM 77-10-N

Монтаж BM 77-10-N

Максимальное давление в наружном водопроводе25 бар
Макс. давление на выходе70 бар
Стандартный фланецPJE
Соединение трубпрямой
139 mm

Другое BM 77-10-N

Нетто вес307 кг
Полный вес383 кг
Объем упаковки1.29 м3

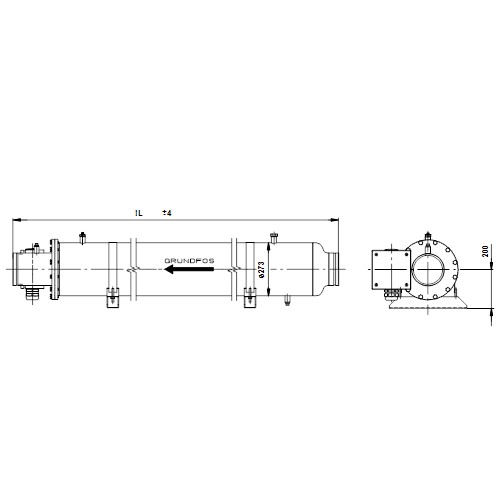

Габаритный чертеж BM 77-10-N

Габаритный чертеж насосов BM 77-10-N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
