CM5-3 A-R-A-E-AVBE
Данные каталога CM5-3 A-R-A-E-AVBE
| Наименование продукции | CM5-3 A-R-A-E-AVBE A-R-A-E AVBE |
| Производственный номер | 96806812 |
| EAN номер | 5700310917597 |
| Наименование продукции | CM5-3 A-R-A-E-AVBE |
Описание CM5-3 A-R-A-E-AVBE
CM5-3 A-R-A-E-AVBE Компактный, надежный, горизонтальный, многоступенчатый, центробежный насос с односторонним всасыванием с осевым всасывающим и радиальным выпускным патрубком. Вал, рабочего колеса и камеры выполнены из нержавеющей стали. Впускные и выпускные части выполнены из чугуна. Механическим уплотнением вала является специально спроектированное, несбалансированное кольцевое уплотнение. Соединение с трубопроводами выполняется через внутреннюю трубную резьбу Витворта, Rp (ISO 7/1). Насос оборудован 1-фазным, монтируемым на опорных лапах, асинхронным электродвигателем с вентиляторным охлаждением. |
Основные данные CM5-3 A-R-A-E-AVBE
| Частота вращения | 2900 об/м |
| Номинальная подача | 4.7 м3/ч |
| Номинальный напор | 22.8 м |
| Рабочие колеса | 3 |
| Уплотнение вала | AVBE |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE,WRAS,ACS |
| Исполнение насоса | A |
| Модель | A |
| Номинальная подача | 4.7 м3/ч |
| Данные на фирменной табличке | CE,WRAS,ACS,TR |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |

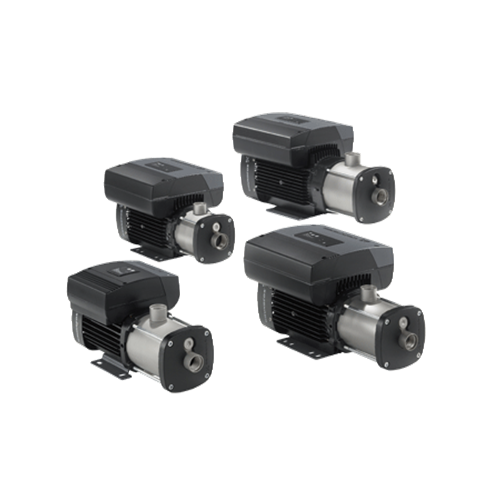

Изображение CM5-3 A-R-A-E-AVBE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

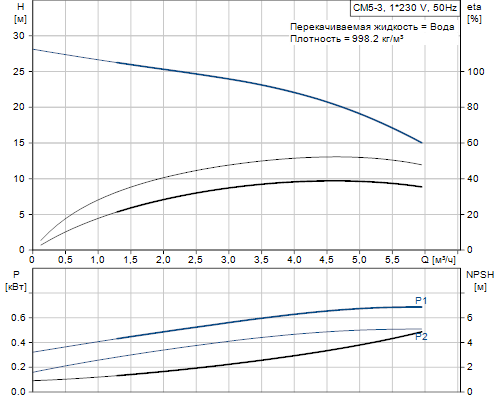

Кривая характеристики CM5-3 A-R-A-E-AVBE
Жидкость CM5-3 A-R-A-E-AVBE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -20 .. 90 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы CM5-3 A-R-A-E-AVBE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| AISI 30 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
| Резина | EPDM |
| Код резины | E |
Данные электрооборудования CM5-3 A-R-A-E-AVBE
| Номинальная мощность - P2 | 0.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-240 V |
| Показатель уровня обслуживания | 1 |
| Номинальный ток | 3,1-2,8 A |
| Номинальная скорость | 2730-2740 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | TP211 |
| Тип электродвигателя | 71B |
| Класс защиты (IEC 34-5) | IP55 |
Характеристика двигателя CM5-3 A-R-A-E-AVBE
Монтаж CM5-3 A-R-A-E-AVBE
| Максимальная температура окружающей среды | 55 °C |
| Макс. рабочее давление | 10 бар |
| Макс. давление при заданной темп-ре | 6 бар / 90 °C |
| 10 бар / 40 °C | |
| Стандартный фланец | БЕЗ РЕЗЬБЫ RP |
| Код соединения | R |
| Вход насоса | Rp 1 1/4 |
| Выход насоса | Rp 1 |
Другое CM5-3 A-R-A-E-AVBE
| Мин.показ.эффективн, MEI ≥ | 0,7 |
| Нетто вес | 11.9 кг |
| Полный вес | 14.4 кг |

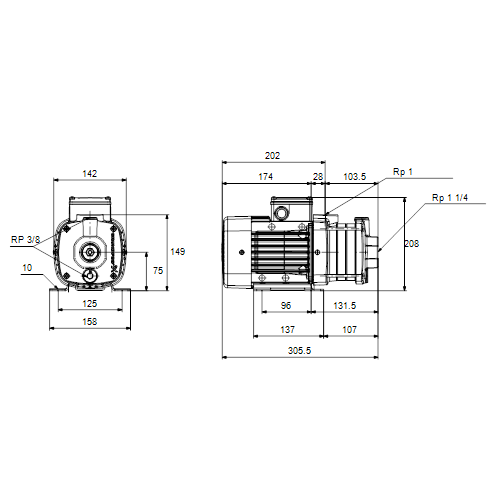

Габаритный чертеж CM5-3 A-R-A-E-AVBE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

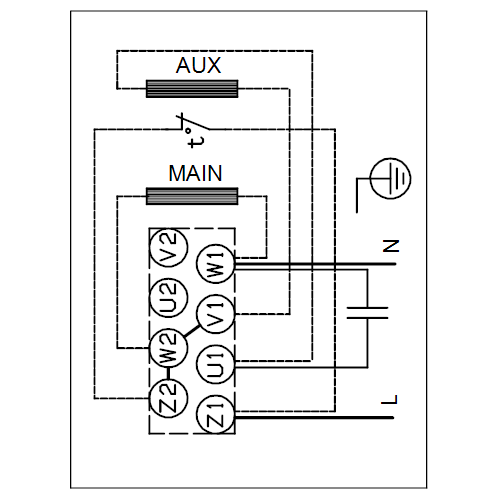

Схема подключений CM5-3 A-R-A-E-AVBE
