CR 150-1 A-F-A-V-HQQV

Заказать

Данные каталога CR 150-1 A-F-A-V-HQQV

Наименование продукцииCR 150-1 A-F-A-V-HQQV A-F-A-V HQQV
Производственный номер95922391
EAN номер5700838936117

Описание CR 150-1 A-F-A-V-HQQV

CR 150-1 A-F-A-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Электродвигатель - 3-фазный двигатель переменного тока.

Основные данные CR 150-1 A-F-A-V-HQQV

Частота вращения2923 об/м
Номинальная подача150 м3
Номинальный напор19.7 м
Рабочие колеса1
Уплотнение валаHQQV
Ступени1
Исполнение насосаA
МодельA

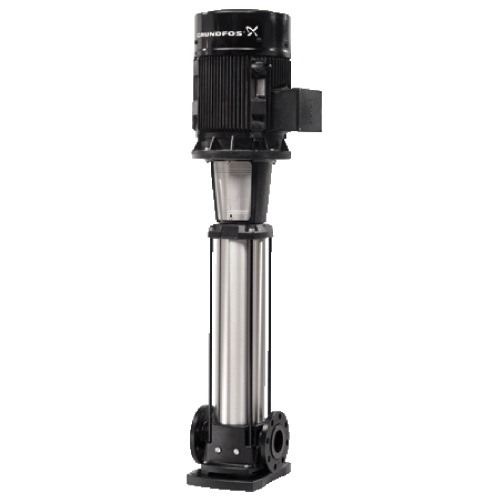

Изображение CR 150-1 A-F-A-V-HQQV

Изображение насосов CR 150-1 A-F-A-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

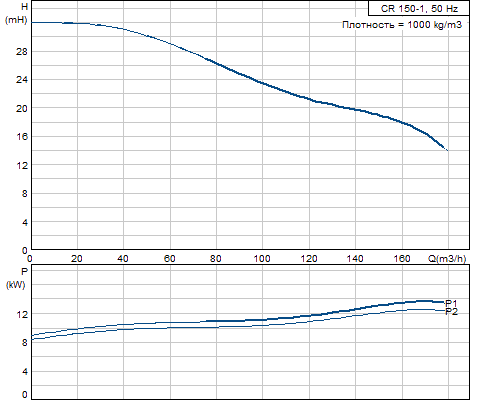

Кривая характеристики CR 150-1 A-F-A-V-HQQV

Кривая характеристики насосов CR 150-1 A-F-A-V-HQQV

Жидкость CR 150-1 A-F-A-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CR 150-1 A-F-A-V-HQQV

Корпус насосаЧугун
EN-JS1050
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныV

Данные электрооборудования CR 150-1 A-F-A-V-HQQV

Тип электродвигателя160MD
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P215 кВт
Энергия (Р2), необходимая для насоса15 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток28,5-26,0/16,2-15,6 A
Пусковой ток660-780 %
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость2920-2940 об/м
Эффективность электродвигателя при полной нагрузке90,3-90,3 %
Эффективность двигателя при 3/4 нагрузки93,0-93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17526

Монтаж CR 150-1 A-F-A-V-HQQV

Максимальная температура окружающей среды60 °C
Макс. давление при заданной темп-ре30 бар / 90 °C
30 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25/40
Размер фланца электродвигателяFF300

Другое CR 150-1 A-F-A-V-HQQV

Нетто вес204 кг
Полный вес265 кг

Габаритный чертеж CR 150-1 A-F-A-V-HQQV

Габаритный чертеж насосов CR 150-1 A-F-A-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 150-1 A-F-A-V-HQQV

Схема подключений насосов CR 150-1 A-F-A-V-HQQV
