CR 150-5-2 A-F-A-E-HBQE

Заказать

Данные каталога CR 150-5-2 A-F-A-E-HBQE

Наименование продукцииCR 150-5-2 A-F-A-E-HBQE A-F-A-E HBQE
Производственный номер95922380
EAN номер5700838935905

Описание CR 150-5-2 A-F-A-E-HBQE

CR 150-5-2 A-F-A-E-HBQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Электродвигатель - 3-фазный двигатель переменного тока.

Основные данные CR 150-5-2 A-F-A-E-HBQE

Частота вращения2974 об/м
Номинальная подача150 м3
Номинальный напор97.4 м
Рабочие колеса5
Уменьш. рабочее колесо2
Уплотнение валаHBQE
Ступени5
Исполнение насосаA
МодельA

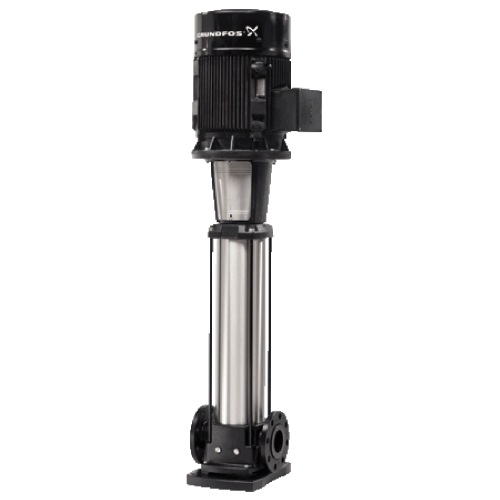

Изображение CR 150-5-2 A-F-A-E-HBQE

Изображение насосов CR 150-5-2 A-F-A-E-HBQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

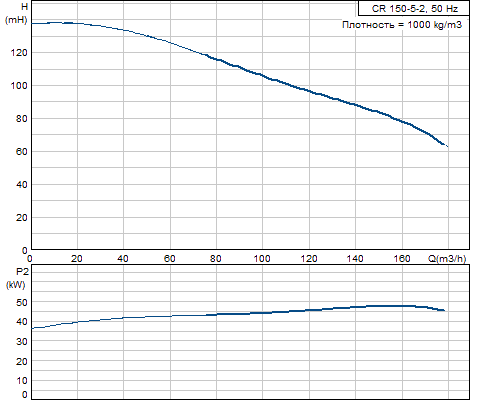

Кривая характеристики CR 150-5-2 A-F-A-E-HBQE

Кривая характеристики насосов CR 150-5-2 A-F-A-E-HBQE

Жидкость CR 150-5-2 A-F-A-E-HBQE

Диапазон температур жидкости0 .. 120 °C

Материалы CR 150-5-2 A-F-A-E-HBQE

Корпус насосаЧугун
EN-JS1050
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CR 150-5-2 A-F-A-E-HBQE

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P255 кВт
Энергия (Р2), необходимая для насоса55 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток97,0-90,0/56,0-54,0 A
Пусковой ток680 %
Cos фи - характеристика мощности0,90
Номинальная скорость2975 об/м
Эффективность электродвигателя при полной нагрузке95,5 %
Эффективность двигателя при 3/4 нагрузки95,5 %
Эффективность электродвигателя при 1/2 нагрузки0,85 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя81D15338

Монтаж CR 150-5-2 A-F-A-E-HBQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 120 °C
30 / 0 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25/40
Размер фланца электродвигателяFF500

Другое CR 150-5-2 A-F-A-E-HBQE

Нетто вес617 кг
Полный вес776 кг

Габаритный чертеж CR 150-5-2 A-F-A-E-HBQE

Габаритный чертеж насосов CR 150-5-2 A-F-A-E-HBQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CR 150-5-2 A-F-A-E-HBQE

Схема подключений насосов CR 150-5-2 A-F-A-E-HBQE
