CRE 120-2 AN-F-A-E-HQQE

Заказать

Данные каталога CRE 120-2 AN-F-A-E-HQQE

Наименование продукцииCRE 120-2 AN-F-A-E-HQQE AN-F-A-E HQQE
Производственный номер96856343
EAN номер5700312007036

Описание CRE 120-2 AN-F-A-E-HQQE

CRE 120-2 AN-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос может управляться по датчику расхода, разности давлений или температуры.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRE 120-2 AN-F-A-E-HQQE

Частота вращения2947 об/м
Номинальная подача120 м3
Номинальный напор43.4 м
Рабочие колеса2
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени2
Исполнение насосаAN

Изображение CRE 120-2 AN-F-A-E-HQQE

Изображение насосов CRE 120-2 AN-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

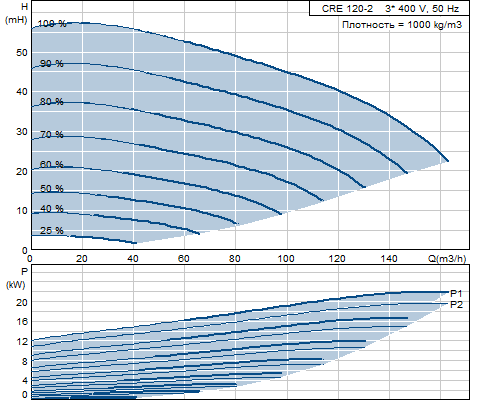

Кривая характеристики CRE 120-2 AN-F-A-E-HQQE

Кривая характеристики насосов CRE 120-2 AN-F-A-E-HQQE

Жидкость CRE 120-2 AN-F-A-E-HQQE

Диапазон температур жидкости-30 .. 120 °C

Материалы CRE 120-2 AN-F-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 120-2 AN-F-A-E-HQQE

Тип электродвигателя180MB
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P222 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток43,5-35,0 A
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость480-3540 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Номер электродвигателя85757530

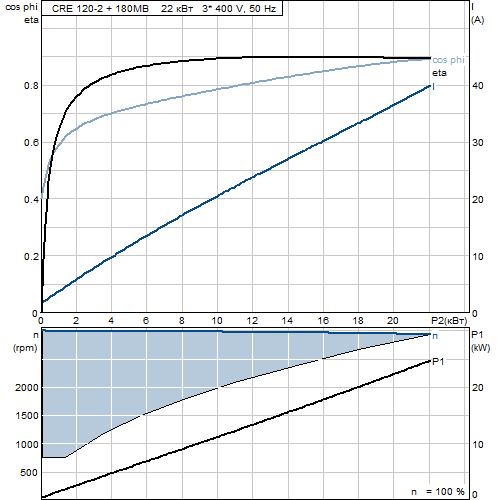

Характеристика двигателя CRE 120-2 AN-F-A-E-HQQE

Характеристика двигателя насосов CRE 120-2 AN-F-A-E-HQQE

Монтаж CRE 120-2 AN-F-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 120 °C
30 / -30 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25-40
Размер фланца электродвигателяFF300

Другое CRE 120-2 AN-F-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес271 кг
Полный вес332 кг
№ структурного файла95139605

Габаритный чертеж CRE 120-2 AN-F-A-E-HQQE

Габаритный чертеж насосов CRE 120-2 AN-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 120-2 AN-F-A-E-HQQE

Схема подключений насосов CRE 120-2 AN-F-A-E-HQQE
