CRE 150-2-1 AN-F-A-E-HQQE

Заказать

Данные каталога CRE 150-2-1 AN-F-A-E-HQQE

Наименование продукцииCRE 150-2-1 AN-F-A-E-HQQE AN-F-A-E HQQE
Производственный номер96856444
EAN номер5700312022381

Описание CRE 150-2-1 AN-F-A-E-HQQE

CRE 150-2-1 AN-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Монтажная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разрезную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку.Встроенная защита от перегрузки и перегрева электродвигателя и электроники.Дополнительная защита не требуется.

Насос поставляется с датчиком давления,который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления.

Панель управления позволяет устанавливать заданные параметры при работе в режиме МИН или МАКС или ОСТАНОВ. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление".

Контакты клеммной коробки: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание установленного значения посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRE 150-2-1 AN-F-A-E-HQQE

Частота вращения2947 об/м
Номинальная подача150 м3
Номинальный напор35.6 м
Рабочие колеса2
Уменьш. рабочее колесо1
Уплотнение валаHQQE
Данные на паспортной табличкеCE
Ступени2
Исполнение насосаAN

Изображение CRE 150-2-1 AN-F-A-E-HQQE

Изображение насосов CRE 150-2-1 AN-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

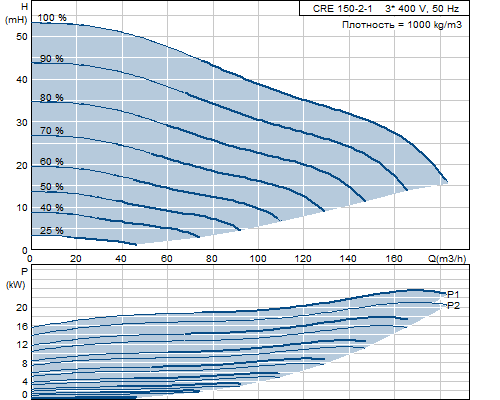

Кривая характеристики CRE 150-2-1 AN-F-A-E-HQQE

Кривая характеристики насосов CRE 150-2-1 AN-F-A-E-HQQE

Жидкость CRE 150-2-1 AN-F-A-E-HQQE

Диапазон температур жидкости-30 .. 120 °C

Материалы CRE 150-2-1 AN-F-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 150-2-1 AN-F-A-E-HQQE

Тип электродвигателя180MB
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P222 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток43,5-35,0 A
Cos фи - характеристика мощности0,91-0,90
Номинальная скорость480-3540 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Номер электродвигателя85757530

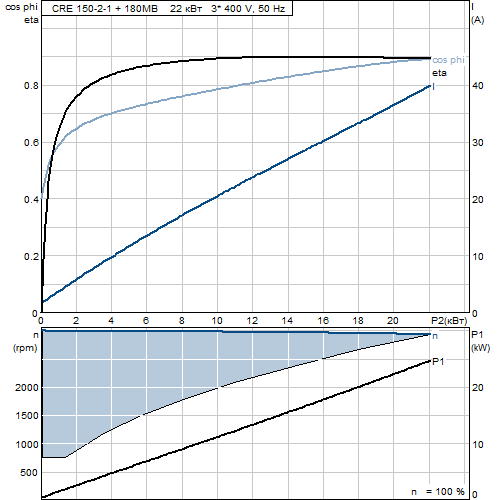

Характеристика двигателя CRE 150-2-1 AN-F-A-E-HQQE

Характеристика двигателя насосов CRE 150-2-1 AN-F-A-E-HQQE

Монтаж CRE 150-2-1 AN-F-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 120 °C
30 / -30 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25-40
Размер фланца электродвигателяFF300

Другое CRE 150-2-1 AN-F-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес271 кг
Полный вес332 кг
№ структурного файла95139605

Габаритный чертеж CRE 150-2-1 AN-F-A-E-HQQE

Габаритный чертеж насосов CRE 150-2-1 AN-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 150-2-1 AN-F-A-E-HQQE

Схема подключений насосов CRE 150-2-1 AN-F-A-E-HQQE
