CRE 32-2 A-F-A-E-HQQE

Заказать

Данные каталога CRE 32-2 A-F-A-E-HQQE

Наименование продукцииCRE 32-2 A-F-A-E-HQQE A-F-A-E HQQE
Производственный номер96122641
EAN номер5700396686851

Описание CRE 32-2 A-F-A-E-HQQE

CRE 32-2 A-F-A-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301. -Головная и нижняя опорная часть насоса выполнены из Чугун. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Насос с IEC-фланцевым трехфазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.

Насос может управляться по датчику расхода, разности давлений или температуры.

Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария".

Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".

Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА,

Основные данные CRE 32-2 A-F-A-E-HQQE

Частота вращения2917 об/м
Номинальная подача30 м3
Номинальный напор29.6 м
Рабочие колеса2
Уплотнение валаHQQE
Ступени2
Исполнение насосаA
МодельA

Изображение CRE 32-2 A-F-A-E-HQQE

Изображение насосов CRE 32-2 A-F-A-E-HQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

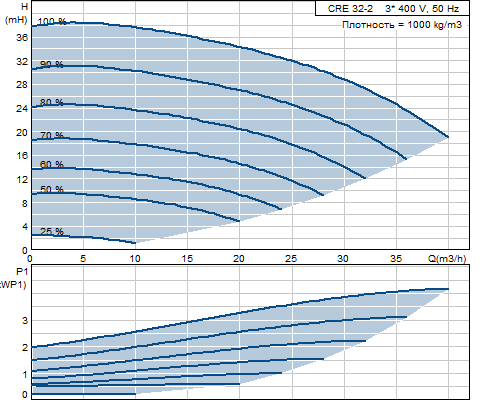

Кривая характеристики CRE 32-2 A-F-A-E-HQQE

Кривая характеристики насосов CRE 32-2 A-F-A-E-HQQE

Жидкость CRE 32-2 A-F-A-E-HQQE

Диапазон температур жидкости-30 .. 120 °C

Материалы CRE 32-2 A-F-A-E-HQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA
Код резиныE

Данные электрооборудования CRE 32-2 A-F-A-E-HQQE

Тип электродвигателя112MC
Класс энергоэффективности1
Количество полюсов2
Номинальная мощность - P24 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-480 V
Номинальный ток8,10-6,60 A
Номинальная скорость360-3530 об/м
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяB
Номер электродвигателя85755413

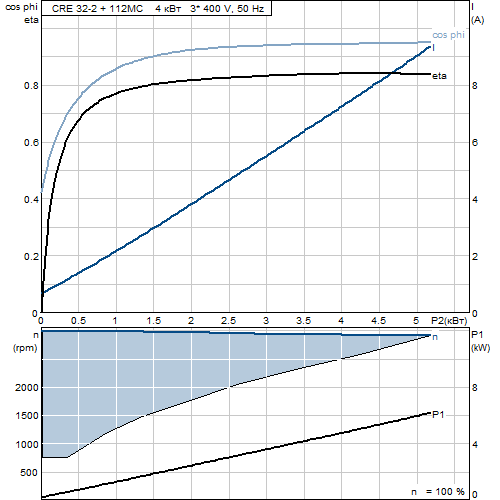

Характеристика двигателя CRE 32-2 A-F-A-E-HQQE

Характеристика двигателя насосов CRE 32-2 A-F-A-E-HQQE

Монтаж CRE 32-2 A-F-A-E-HQQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре16 бар / 120 °C
16 / -30 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16 / PN 25 / PN 40
Размер фланца электродвигателяFT130

Другое CRE 32-2 A-F-A-E-HQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес92 кг
Полный вес115 кг
Объем упаковки0.321 м3
№ структурного файла96115807

Габаритный чертеж CRE 32-2 A-F-A-E-HQQE

Габаритный чертеж насосов CRE 32-2 A-F-A-E-HQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRE 32-2 A-F-A-E-HQQE

Схема подключений насосов CRE 32-2 A-F-A-E-HQQE
