CRN 5-20 A-P-G-V-HQQV
Данные каталога CRN 5-20 A-P-G-V-HQQV
| Наименование продукции | CRN 5-20 A-P-G-V-HQQV A-P-G-V HQQV |
| Производственный номер | 96513503 |
| EAN номер | 5700396646695 |
Описание CRN 5-20 A-P-G-V-HQQV
| CRN 5-20 A-P-G-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтPJE. 3-фазный асинхронный электродвигатель. |
Основные данные CRN 5-20 A-P-G-V-HQQV
| Частота вращения | 2902 об/м |
| Номинальная подача | 5.8 м3/ч |
| Номинальный напор | 103 м |
| Рабочие колеса | 20 |
| Уплотнение вала | HQQV |
| Данные на паспортной табличке | CE |
| Ступени | 20 |
| Исполнение насоса | A |
| Модель | A |
Изображение CRN 5-20 A-P-G-V-HQQV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

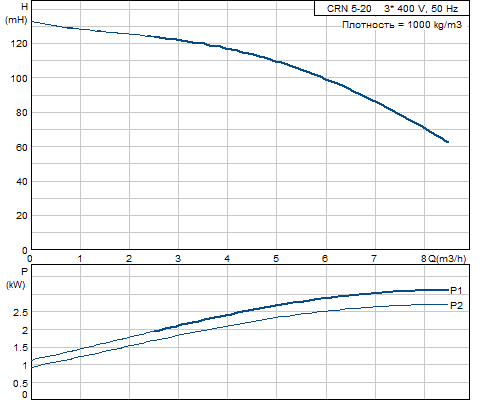

Кривая характеристики CRN 5-20 A-P-G-V-HQQV
Жидкость CRN 5-20 A-P-G-V-HQQV
| Диапазон температур жидкости | -20 .. 90 °C |
Материалы CRN 5-20 A-P-G-V-HQQV
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| ASTM A 351 CF 8M | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | V |
Данные электрооборудования CRN 5-20 A-P-G-V-HQQV
| Тип электродвигателя | 100LC |
| IE Efficiency class | IE3 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 3 кВт |
| Энергия (Р2), необходимая для насоса | 3 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 6.3 A |
| Пусковой ток | 840-920 % |
| Cos фи - характеристика мощности | 0,87-0,82 |
| Номинальная скорость | 2900-2920 об/м |
| IE efficiency | IE3 87,1% |
| Эффективность электродвигателя при полной нагрузке | 87,1-87,1 % |
| Эффективность двигателя при 3/4 нагрузки | 88,0-87,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 87,7-85,4 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85U15510 |

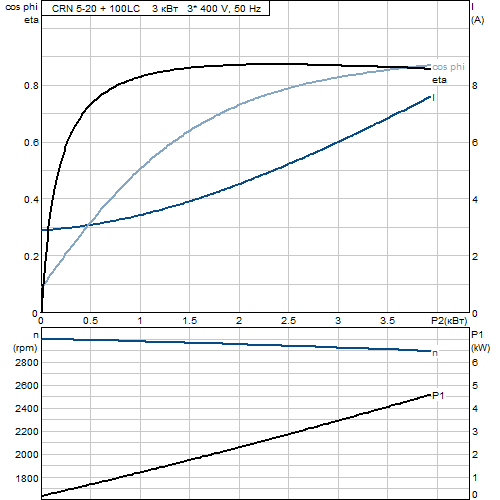

Характеристика двигателя CRN 5-20 A-P-G-V-HQQV
Монтаж CRN 5-20 A-P-G-V-HQQV
| Максимальная температура окружающей среды | 60 °C |
| Макс. давление при заданной темп-ре | 25 бар / 90 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | PJE |
| Код соединения | P |
| Соединение труб | 42,2 mm |
| Размер фланца электродвигателя | FT130 |
Другое CRN 5-20 A-P-G-V-HQQV
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 45.2 кг |
| Полный вес | 50.6 кг |
| Объем упаковки | 0.11 м3 |
Габаритный чертеж CRN 5-20 A-P-G-V-HQQV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRN 5-20 A-P-G-V-HQQV
