DDE 6-10

Заказать

Данные каталога DDE 6-10

Наименование продукцииDDE 6-10
Производственный номер97720947
EAN номер5710622710670

Описание DDE 6-10

DDE 6-10 DDE 6-10 B-SS/T/SS-X-31AAFG

The SMART Digital DDE is a compact positive displacement, diaphragm dosing pump with variable-speed drive (stepper motor) and intelligent control electronics with minimum energy consumption. The SMART Digital Dosing series operates at full stroke length to ensure optimum accuracy, priming and suction, even for degassing liquids. The duration of each discharge stroke varies according to the capacity set, resulting in optimum smooth and continuous discharge flow. The click-stop mounting plate allows installation in three different positions without using any additional accessories. The dosing flow can be adjusted by means of an adjustment knob on a logarithmical scale from 0.1-100%.

The dosing head is composed of: - Long lifetime and universal chemical resistant Full-PTFE diaphragm. - Double ball valves for highest dosing accuracy. - Deaeration valve for easy start-up.

Operation modes: - Manual dosing from 0.1 to 100%.

Other features: - Mechanical lock to protect the pump against unauthorised access.

Основные данные DDE 6-10

Type keyDDE 6-10 B-SS/T/SS-X-31AAFG
Max. Flow6 л/ч
Min flow6,0 ml/h
Turn-down ratio1:1000
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE
Тип клапанаСтандартный
Maximum viscosity at 100 %50 mPas
Accuracy of repeatability5 %

Изображение DDE 6-10

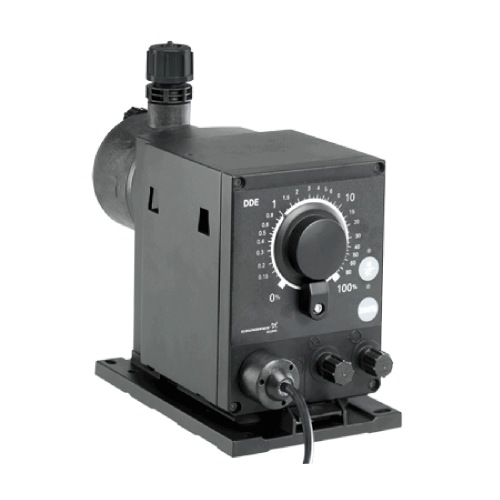

Изображение насосов DDE 6-10
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики DDE 6-10

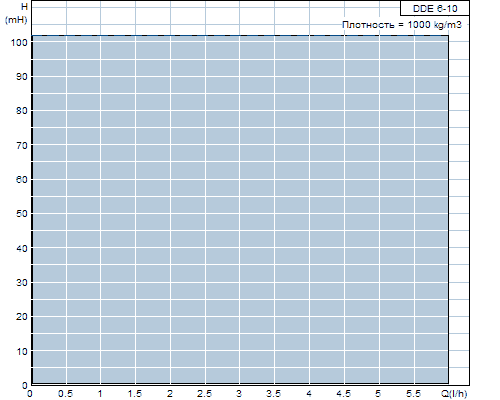

Кривая характеристики насосов DDE 6-10

Жидкость DDE 6-10

Диапазон температур жидкости-10 .. 45 °C

Материалы DDE 6-10

Dosing headНержавеющая сталь DIN 1.4401
Шарик клапанаНержавеющая сталь
ПрокладкаPTFE

Данные электрооборудования DDE 6-10

Максимальная подводимая мощность - P112 Вт
Номинальное напряжение1 x 100-240 V
Класс защиты (IEC 34-5)IP65 / NEMA 4X
Тип кабельной вилкиSCHUKO
Сетевой кабель1.5 м
Inrush current25A при 230В для 2мсек

Монтаж DDE 6-10

Диапазон температуры окружающей среды0 .. 45 °C
Макс. рабочее давление10 бар
Installation setНЕТ
Installation typeБез монтажного набора
Вход насосаThreaded, Rp 1/4"
Выход насосаThreaded, Rp 1/4"
Max. Suction lift during operation6 м
Max. Suction lift during priming2 м

Устр-ва управл-ия DDE 6-10

Вариант управленияB

Другое DDE 6-10

Нетто вес3 кг
Полный вес4 кг
ЦВЕТBLACK

Габаритный чертеж DDE 6-10

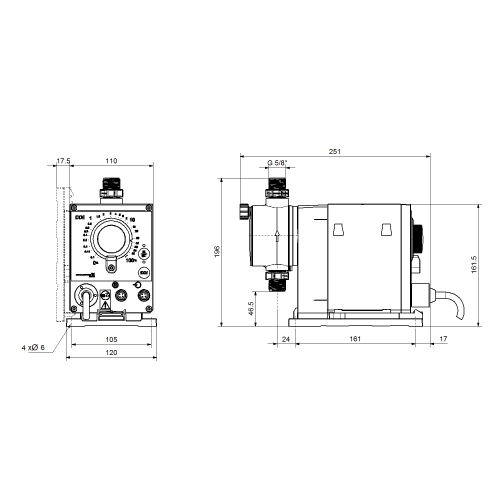

Габаритный чертеж насосов DDE 6-10
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
