DDE 6-10

Заказать

Данные каталога DDE 6-10

Наименование продуктаDDE 6-10
Производственный номер98147292
EAN номер5711490473896

Описание DDE 6-10

DDE 6-10

DDE 6-10 PR-SS/T/SS-X-31AAFG

Цифровой дозировочный насос- SMART Digital DDE представляет собой компактный объемный, диафрагменный дозирующий насос с переменной скоростью вращения (шаговый двигатель) и интеллектуальной системой управления с минимальным потреблением электроэнергии. Дозировочные насосы серии SMART Digital DDE работают на полную длину хода для обеспечения оптимальной точности, дозировки и всасывания, даже для дегазации жидкостей. Продолжительность каждого хода нагнетания меняется в зависимости от установок, в результате получается оптимальное плавное и непрерывное дозирование. Возможность монтажа в трех без использования дополнительных аксессуаров. Интенсивность дозирования можно регулировать с помощью ручки-регулятора на логарифмической шкале от 0,1-100%.

Дозирующая головка состоит из: - Полностью тефлоновой мембраны с длительным сроком службы и универсальной химической стойкостью. - Двойного шарового крана для максимальной точности дозирования. - Клапана деаэрация для легкого пуска.

Режимы работы: - Ручное дозирование от 0,1 до 100%. - Импульсное управление (функция дивизора включена). Другие особенности: - 100% ключ (макс. мощность), например, для деаэрации. - Возможность переключения между ручным и импульсным режимами работы. - Светодиоды состояния для импульсного и речного режима. - Механическая блокировка для защиты насоса от несанкционированного доступа.

Сигнал Входы / выходы: - Вход для импульсов, внешний останов. - Вход для сигнала о пустой емкости. - 2 релейных выхода для макс. 30 В AC / DC (конфигурируемые, сигнализация, низкий уровень, полный ход сигнала и импульса)

Основные данные DDE 6-10

РасшифровкаDDE 6-10 PR-SS/T/SS-X-31AAFG
Максимальная произв-ть6 л/ч
Глубина регулировки1:1000
Данные на фирменной табличкеCE,CSA-US,NSF61,GOST,C-TICK
Тип клапанаСтандартный
макс. вязкость при 100% производи-ти50 mPas
Точность дозирования5 %

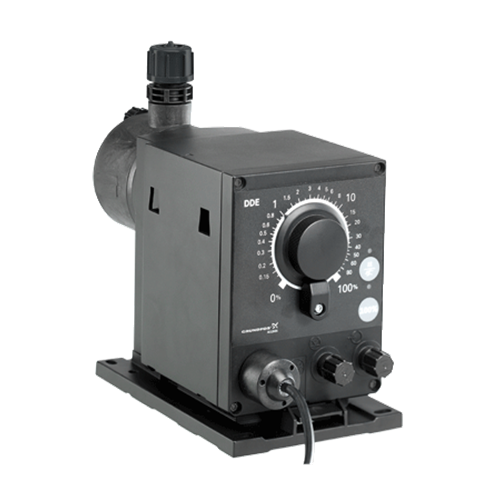

Изображение DDE 6-10

Изображение насосов DDE 6-10
Примечание к изображению: Внимание! Фотография продута может отличаться от существующего.

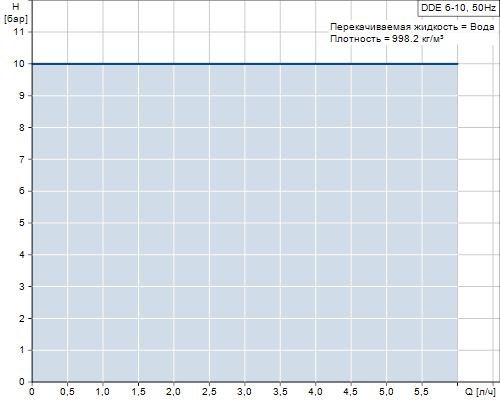

Кривая характеристики DDE 6-10

Кривая характеристики насосов DDE 6-10

Жидкость DDE 6-10

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 45 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м?

Материалы DDE 6-10

Дозирующая головкаНержавеющая сталь DIN 1.4401
Шарик клапанаНержавеющая сталь
ПрокладкаPTFE

Данные электрооборудования DDE 6-10

Максимальная подводимая мощность - P119 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 100-240 V
Класс защиты (IEC 34-5)IP65 / NEMA 4X
Тип кабельной вилкиEU
Сетевой кабель1.5 м
Пусковой ток25

Монтаж DDE 6-10

Диапазон температуры окружающей среды0 .. 45 °C
Макс. рабочее давление10 бар
Монтажный наборНЕТ
Тип установкиБез монтажного набора
Вход насосаThreaded, Rp 1/4"
Выход насосаThreaded, Rp 1/4"
Макс. высота всасывания во время работы6 м
Макс. высота всасывания при заливке2 м

Устр-ва управл-ия DDE 6-10

Вариант управленияPR
Внешний старт/стоп01

Другое DDE 6-10

Нетто вес3 кг
Полный вес4 кг
ЦВЕТGrundfos / Green

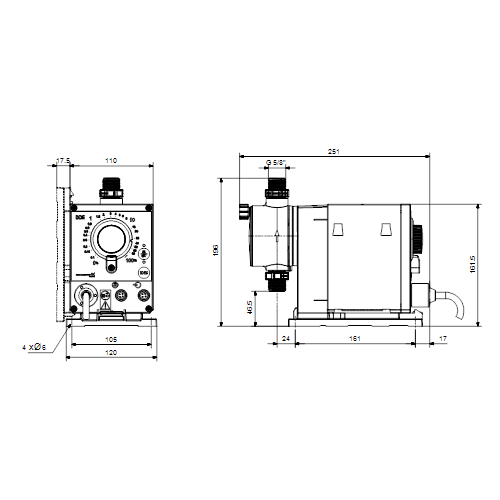

Габаритный чертеж DDE 6-10

Габаритный чертеж насосов DDE 6-10
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Данные электрообор-я DDE 6-10

Максимальная подводимая мощность - P119 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 100-240 V
Класс защиты (IEC 34-5)IP65 / NEMA 4X
Тип кабельной вилкиEU
Сетевой кабель1.5 м
Пусковой ток25

Технич. DDE 6-10

РасшифровкаDDE 6-10 PR-SS/T/SS-X-31AAFG
Максимальная произв-ть6 л/ч
Глубина регулировки1:1000
Данные на фирменной табличкеCE,CSA-US,NSF61,GOST,C-TICK
Тип клапанаСтандартный
макс. вязкость при 100% производи-ти50 mPas
Точность дозирования5 %
