DDE 15-4

Заказать

Данные каталога DDE 15-4

Наименование продукцииDDE 15-4
Производственный номер97720995
EAN номер5710622711158

Описание DDE 15-4

DDE 15-4 DDE 15-4 B-PVC/V/C-X-31U2U2FG

The SMART Digital DDE is a compact positive displacement, diaphragm dosing pump with variable-speed drive (stepper motor) and intelligent control electronics with minimum energy consumption. The SMART Digital Dosing series operates at full stroke length to ensure optimum accuracy, priming and suction, even for degassing liquids. The duration of each discharge stroke varies according to the capacity set, resulting in optimum smooth and continuous discharge flow. The click-stop mounting plate allows installation in three different positions without using any additional accessories. The dosing flow can be adjusted by means of an adjustment knob on a logarithmical scale from 0.1-100%.

The dosing head is composed of: - Long lifetime and universal chemical resistant Full-PTFE diaphragm. - Double ball valves for highest dosing accuracy. - Deaeration valve for easy start-up.

Operation modes: - Manual dosing from 0.1 to 100%.

Other features: - Mechanical lock to protect the pump against unauthorised access.

Основные данные DDE 15-4

Type keyDDE 15-4 B-PVC/V/C-X-31U2U2FG
Max. Flow15 л/ч
Min flow15 ml/h
Turn-down ratio1:1000
Макс. рабочее давление4 бар
Данные на паспортной табличкеCE
Тип клапанаСтандартный
Maximum viscosity at 100 %50 mPas
Accuracy of repeatability5 %

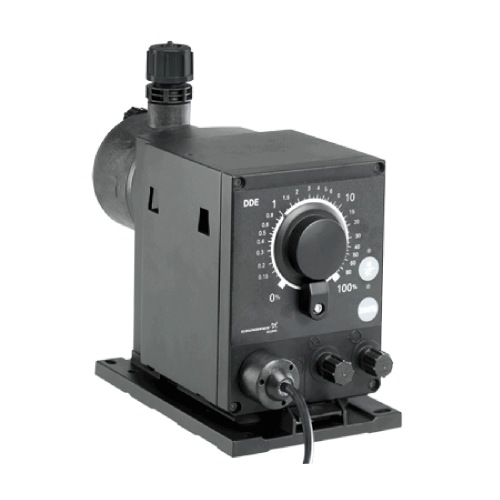

Изображение DDE 15-4

Изображение насосов DDE 15-4
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

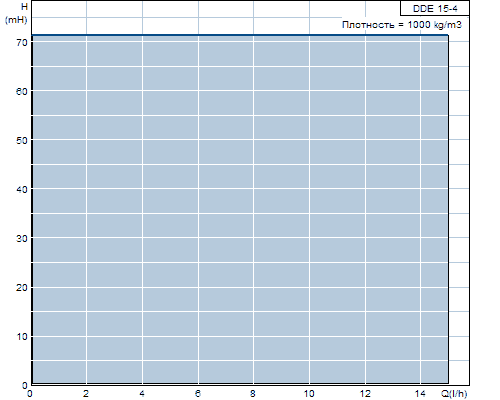

Кривая характеристики DDE 15-4

Кривая характеристики насосов DDE 15-4

Жидкость DDE 15-4

Диапазон температур жидкости-10 .. 45 °C

Материалы DDE 15-4

Dosing headPVC (поливинилхлорид)
Шарик клапанаКерамика
ПрокладкаFKM

Данные электрооборудования DDE 15-4

Максимальная подводимая мощность - P112 Вт
Номинальное напряжение1 x 100-240 V
Класс защиты (IEC 34-5)IP65 / NEMA 4X
Тип кабельной вилкиSCHUKO
Сетевой кабель1.5 м
Inrush current25A при 230В для 2мсек

Монтаж DDE 15-4

Диапазон температуры окружающей среды0 .. 45 °C
Макс. рабочее давление4 бар
Installation setНЕТ
Installation typeБез монтажного набора
Вход насосаHose 4/6, 6/9, 6/12, 9/12 mm
Выход насосаHose 4/6, 6/9, 6/12, 9/12 mm
Max. Suction lift during operation6 м
Max. Suction lift during priming3 м

Устр-ва управл-ия DDE 15-4

Вариант управленияB

Другое DDE 15-4

Нетто вес2 кг
Полный вес3 кг
ЦВЕТBLACK

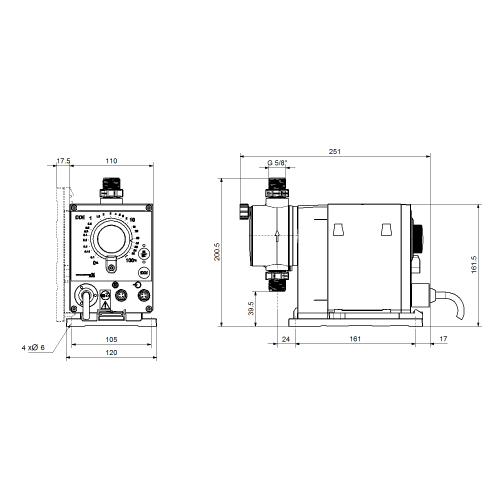

Габаритный чертеж DDE 15-4

Габаритный чертеж насосов DDE 15-4
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
