DMX 190-10 B-SS/V/SS-X-E1A1A1

Заказать

Данные каталога DMX 190-10 B-SS/V/SS-X-E1A1A1

Наименование продукцииDMX 226 190-10
Производственный номер96293610
EAN номер5700831475750

Описание DMX 190-10 B-SS/V/SS-X-E1A1A1

DMX 226 190-10

Насос серии DMX представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10. Проточная часть состоит из: - Дозирующей головки - Мембраны с тефлоновым покрытием - Шаровых клапанов

Другие характеристики: - Прочный насос с алюминиевым корпусом для промышленного применения - Конструкция, облегчающая монтаж и эксплуатацию насоса - Долговечная мембрана с тефлоновым покрытием - Оптимальная градация производительности и частоты ходов - Точность lt; ±1,5%, линейность lt;±4%

Только для насосов, сертифицированных по ATEX Дозировочный насос DMX 226 сертифицирован по руководящим принципам ATEX RL 94/9/EC для неэлектрических материалов. Исполнения двигателей EEx e и EEx d, используемые Grundfos/Alldos, сертифицированы производителями по руководящим принципам ATEX для электрических материалов. На шильдике имеется маркировка ATEX.

Основные данные DMX 190-10 B-SS/V/SS-X-E1A1A1

Макс.производительность190 л/ч
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE
КлапанStandard

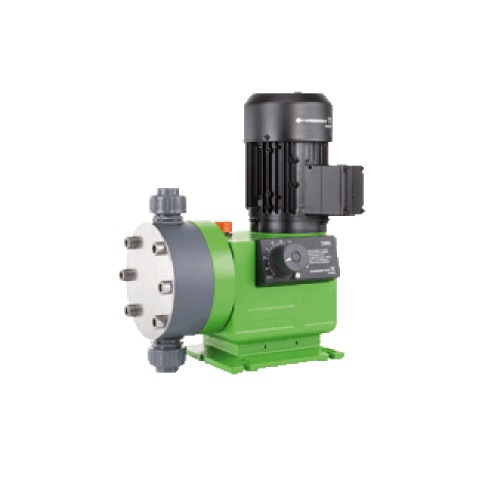

Изображение DMX 190-10 B-SS/V/SS-X-E1A1A1

Изображение насосов DMX 190-10 B-SS/V/SS-X-E1A1A1
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

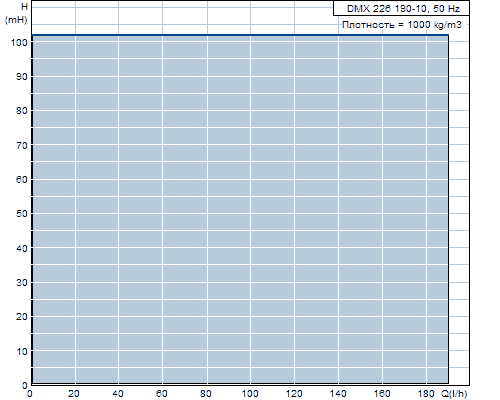

Кривая характеристики DMX 190-10 B-SS/V/SS-X-E1A1A1

Кривая характеристики насосов DMX 190-10 B-SS/V/SS-X-E1A1A1

Материалы DMX 190-10 B-SS/V/SS-X-E1A1A1

Корпус насосаНержавеющая сталь, DIN 1.4401
Шарик клапанаНержавеющая сталь, DIN 1.4401
ПрокладкаFKM

Данные электрооборудования DMX 190-10 B-SS/V/SS-X-E1A1A1

Подводимая мощность - P1370 Вт
Номинальное напряжение3 x 230/400 V 50/60 Hz 440/480 V 60 Hz
Класс защиты (IEC 34-5)IP 65/F
Тип кабельной вилкиNo cable, no plug

Монтаж DMX 190-10 B-SS/V/SS-X-E1A1A1

Макс. рабочее давление10 бар
Вход насосаThreaded, Rp 3/4
Выход насосаThreaded, Rp 3/4

Устр-ва управл-ия DMX 190-10 B-SS/V/SS-X-E1A1A1

Вариант управленияB
Регулирование длины ходаManual stroke length adjustment knob
Панель управленияБез панели управления
Контроль уровняNot integrated
Импульсное управлениеNot integrated
Остальные входы/выходыNot integrated

Другое DMX 190-10 B-SS/V/SS-X-E1A1A1

СерводвигательNO
Обнаружение утечекNO
Grundfos Alldos PN226-190L-10012

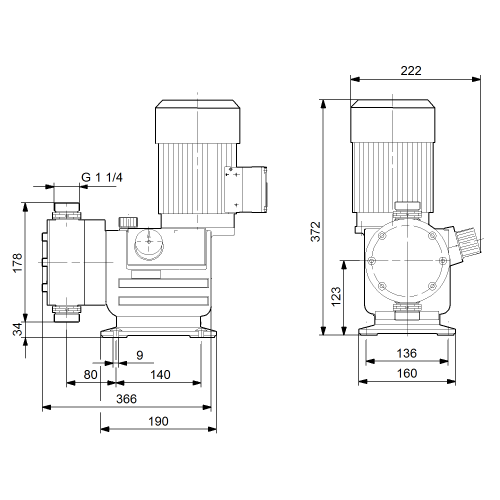

Габаритный чертеж DMX 190-10 B-SS/V/SS-X-E1A1A1

Габаритный чертеж насосов DMX 190-10 B-SS/V/SS-X-E1A1A1
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
