DP10.50.09.EX.2.50B
Данные каталога DP10.50.09.EX.2.50B
| Наименование продукции | DP10.50.09.EX.2.50B |
| Производственный номер | 96104205 |
| EAN номер | 5700396852683 |
Описание DP10.50.09.EX.2.50B
| DP10.50.09.EX.2.50B Насос DP компании GRUNDFOS предназначен для перекачивания бытовых и промышленных стоков. Насос оборудован многолопастным полуоткрытым рабочим колесом для свободного прохода частиц 10 мми подходит для o перекачивания дренажных и поверхностных вод, o перекачивания подземных вод o отведения вод без волокнистых включений в промышленных процессах. Малогабаритная компоновка делает насос пригодным как для стационарной, так и для мобильной эксплуатации. |
Основные данные DP10.50.09.EX.2.50B
| Maкс. расход | 11.8 л/с |
| Макс. гидростатический напор | 13.8 м |
| Тип рабочего колеса | Полу-открыт |
| Максимальный размер частицы | 10 мм |
| Первичное уплотнение вала | SIC/SIC |
| Вторичное уплотнение вала | LIPSEAL |
| Макс. гидравлическое КПД | 65 % |
| Макс. рабочее давление | 6 бар |
| Данные на паспортной табличке | LGA, ATEX |
Изображение DP10.50.09.EX.2.50B
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики DP10.50.09.EX.2.50B
Жидкость DP10.50.09.EX.2.50B
| Диапазон температур жидкости | 0 .. 40 °C |
Материалы DP10.50.09.EX.2.50B
| Корпус насоса | Чугун |
| EN-GJL-250 | |
| Рабочее колесо | Чугун |
| EN-GJS500-7 |
Данные электрооборудования DP10.50.09.EX.2.50B
| Количество полюсов | 2 |
| Подводимая мощность - P1 | 1.4 кВт |
| Номинальная мощность - P2 | 0.9 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 400-415 V |
| Допуст.откл-е напряж | +6/-10 % |
| Способ запуска | прямой пуск |
| Макс. число пусков в час | 30 |
| Номинальный ток | 2.8 A |
| Расчетное значение тока от 3/4 нагрузки | 2.5 A |
| Расчетное значение тока от 1/2 нагрузки | 2.1 A |
| Пусковой ток | 21 A |
| Расчетное значение тока без нагрузки | 1.9 A |
| Cos phi - коэф-нт мощности | 0,76 |
| Cos phi - коэф. мощности при 0 нагрузке | 0,29 |
| Cos phi - коэф. мощности при 3/4 нагрузки | 0,68 |
| Cos phi - коэф. мощности при 1/2 нагрузки | 0,58 |
| Номинальная скорость | 2870 об/м |
| Крутящий момент заторможенного ротора | 11 Нм |
| Распределение крутящего момента | 12 Нм |
| Момент инерции | 0.0033 кг м2 |
| КПД двигателя при полной нагрузке | 65 % |
| КПД двигателя при 3/4 нагрузки | 61 % |
| КПД двигателя при 1/2 нагрузки | 58 % |
| Класс защиты (IEC 34-5) | IP68 |
| Класс изоляции (IEC 85) | F |
| Взрывозащищенное исполнение | да |
| Стандарт. Ex-защиты | EN50014/EN50018, class EEx d IIB T4 |
| Защита электродвигателя | ТЕРМОВЫКЛЮЧАТЕЛЬ |
| Тепловая защита | внутрен. |
| Длина кабеля | 10 м |
| Тип кабеля | H07RN-F |
| Тип кабельной вилки | No plug |
Монтаж DP10.50.09.EX.2.50B
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 6 бар |
| Выход насоса | R 2 |
| Максимальная глубина установки | 10 м |
| Установка сухая / мокрая | S |
| Монтаж | вертикальный |
Устр-ва управл-ия DP10.50.09.EX.2.50B
| Блок управления | не включен |
| Дополнительный I/O | External |
| Датчик влажности | без гигрометра |
| Датчик воды в масле | без водно-масляным датчиком |
Другое DP10.50.09.EX.2.50B
| Нетто вес | 39 кг |

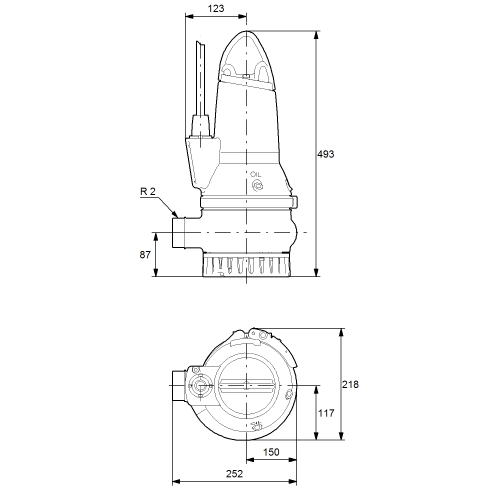

Габаритный чертеж DP10.50.09.EX.2.50B
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений DP10.50.09.EX.2.50B
