DW.100.200.3.H

Заказать

Данные каталога DW.100.200.3.H

Наименование продукцииDW.100.200.3.H
Производственный номер96090251
EAN номер5700395287356

Описание DW.100.200.3.H

DW.100.200.3.H Погружной грязевой насос, тип АРВ.

Погружной насос для откачивания воды из шахт, туннелей, карьеров и строительных площадок с вертикальным нагнетательным патрубком и погружным 3-фазным электродвигателем класса изоляции F (155*С).

Насос имеет поворотный напорный штуцер, охлаждающий кожух для обеспечения охлаждения двигателя перекачиваемой жидкостью. Подшипники качения с введенной в них на весь срок эксплуатации смазкой не требуют обслуживания. Насос имеет сдвоенную систему уплотнений.

Рабочее колесо располагается между резиновыми деталями. Покрытая резиной пластина над рабочим колесом предохраняет дно масляной камеры от износа. Охлаждающий кожух защищен резиновой прокладкой. При износе диффузора откручиваются анкерные болты и осуществляется замена.

Насос поставляется с сетчатым фильтром, рукояткой для переноса и кабелем длиной 20м.

Насос имеет встроенный термовыключатель в обмотках статора, отключающий насос при 130*С.

Корпус статора и охлаждающий кожух выполнены из алюминия в соответствии со стандартом DIN 1712:GA15:10Mg.

Основные данные DW.100.200.3.H

Maкс. расход28.6 л/с
Макс. гидростатический напор98.2 м

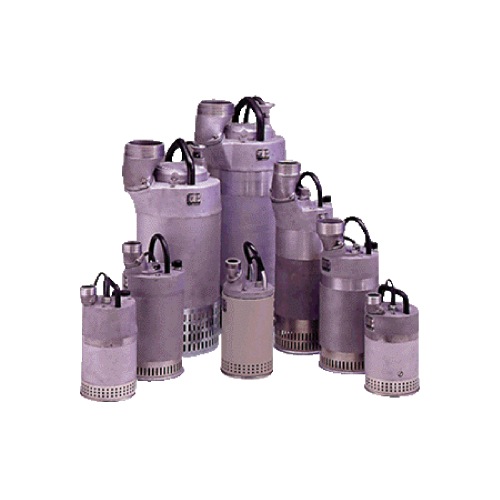

Изображение DW.100.200.3.H

Изображение насосов DW.100.200.3.H
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

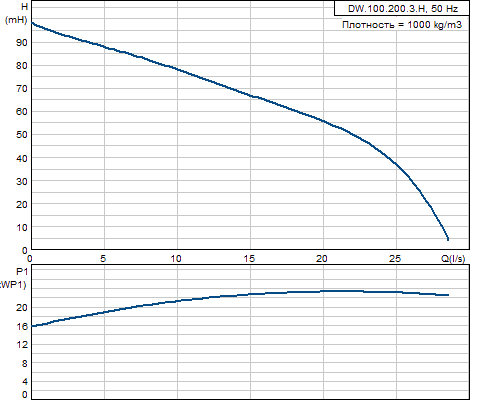

Кривая характеристики DW.100.200.3.H

Кривая характеристики насосов DW.100.200.3.H

Жидкость DW.100.200.3.H

Диапазон температур жидкости0 .. 40 °C

Материалы DW.100.200.3.H

Корпус насосаАлюминий
Рабочее колесоХромо-никелевая сталь 550HB

Данные электрооборудования DW.100.200.3.H

Подводимая мощность - P123 кВт
P220 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V
Способ запускапуск/схема соединения треугольником
Номинальный ток40 A
Номинальная скорость2800 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяCONTACT
Тепловая защитавнешн.
Длина кабеля20 м
Тип кабельной вилкиNONE

Монтаж DW.100.200.3.H

Выход насосаR 4 / Storz A
Максимальная глубина установки20 м
Установка сухая / мокраяS
Монтажвертикальный

Другое DW.100.200.3.H

Нетто вес148 кг

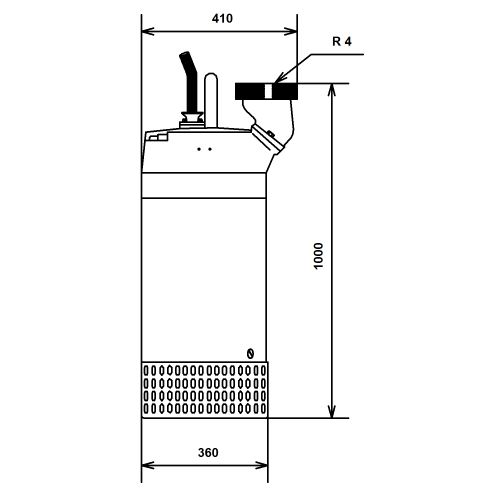

Габаритный чертеж DW.100.200.3.H

Габаритный чертеж насосов DW.100.200.3.H
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

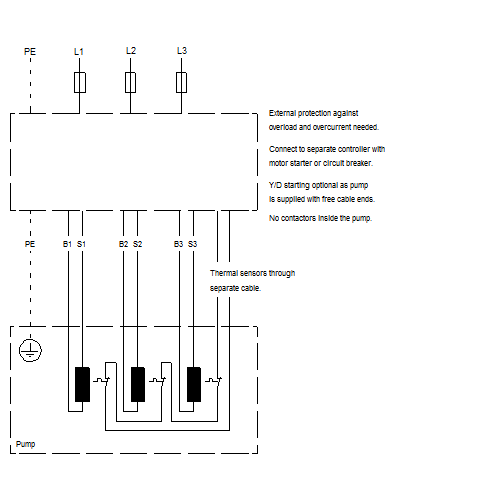

Схема подключений DW.100.200.3.H

Схема подключений насосов DW.100.200.3.H
