Hydro MPC-E 2 CRE 3-5

Заказать

Данные каталога Hydro MPC-E 2 CRE 3-5

Наименование продукции	HYDRO MPC-E 2 CRE 3-5
Производственный номер	95044500
EAN номер	5700835492968

Основные данные Hydro MPC-E 2 CRE 3-5

Система с мин. расходом	1.2 м3/ч
Maкс. расход	9 м3/ч
Система с макс. расходом	9 м3/ч
Макс. гидростатический напор	31.9 м
Рабочие колеса основного насоса	5
Макс. рабочее давление	16 бар
Основной тип насоса	CRE3-5
Номер основн.насоса	96518319
Количество насосов	2
Положение клапана	напорная сторона

Изображение Hydro MPC-E 2 CRE 3-5

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

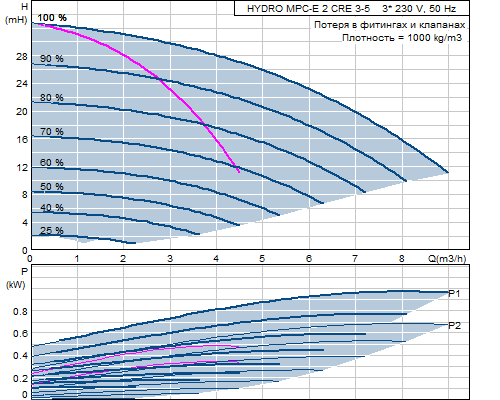

Кривая характеристики Hydro MPC-E 2 CRE 3-5

Жидкость Hydro MPC-E 2 CRE 3-5

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-E 2 CRE 3-5

Мощность (Р2) основного насоса	0.37 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 3X400 V, 50 Hz, N, PE
Фазы основного насоса	1
Запуск основного насоса	электрический
Номин. ток системы	3.8 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,N,PE: 5x1,5..2,5 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-E 2 CRE 3-5

Макс. рабочее давление	16 бар
Макс. давление на входе	10 бар
Вход насоса	R 2
Выход насоса	R 2
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-E 2 CRE 3-5

Тип управления	E
Пульт управления	CU 351

Резервуар Hydro MPC-E 2 CRE 3-5

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-E 2 CRE 3-5

Базисный продукт	Y
Нетто вес	100 кг
Полный вес	160 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	95043945
Конфигурационный файл Hydro MPC	96307209

Габаритный чертеж Hydro MPC-E 2 CRE 3-5

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

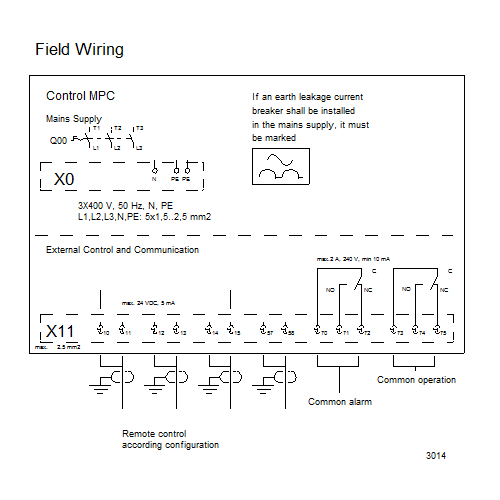

Схема подключений Hydro MPC-E 2 CRE 3-5
