Hydro MPC-E 3 CRE 3-23

Заказать

Данные каталога Hydro MPC-E 3 CRE 3-23

Наименование продукции	HYDRO MPC-E 3 CRE 3-23
Производственный номер	95044511
EAN номер	5700835493439

Основные данные Hydro MPC-E 3 CRE 3-23

Система с мин. расходом	1.2 м3/ч
Maкс. расход	14 м3/ч
Система с макс. расходом	13.5 м3/ч
Макс. гидростатический напор	153 м
Рабочие колеса основного насоса	23
Макс. рабочее давление	16 бар
Основной тип насоса	CRE3-23
Номер основн.насоса	96518324
Количество насосов	3
Положение клапана	напорная сторона

Изображение Hydro MPC-E 3 CRE 3-23

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

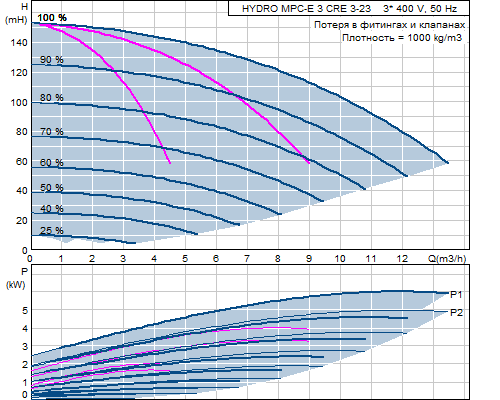

Кривая характеристики Hydro MPC-E 3 CRE 3-23

Жидкость Hydro MPC-E 3 CRE 3-23

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-E 3 CRE 3-23

Мощность (Р2) основного насоса	2.2 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Запуск основного насоса	электрический
Номин. ток системы	14.3 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x2,5..4 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-E 3 CRE 3-23

Макс. рабочее давление	16 бар
Макс. давление на входе	0.7 бар
Вход насоса	R 2
Выход насоса	R 2
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-E 3 CRE 3-23

Тип управления	E
Пульт управления	CU 351

Резервуар Hydro MPC-E 3 CRE 3-23

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-E 3 CRE 3-23

Базисный продукт	Y
Нетто вес	224 кг
Полный вес	284 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	95043964
Конфигурационный файл Hydro MPC	96307209

Габаритный чертеж Hydro MPC-E 3 CRE 3-23

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-E 3 CRE 3-23
