Hydro MPC-E 3 CRE 45-1

Заказать

Данные каталога Hydro MPC-E 3 CRE 45-1

Наименование продукции	HYDRO MPC-E 3 CRE 45-1
Производственный номер	95044617
EAN номер	5700835501516

Основные данные Hydro MPC-E 3 CRE 45-1

Система с мин. расходом	22 м3/ч
Maкс. расход	174 м3/ч
Система с макс. расходом	174 м3/ч
Макс. гидростатический напор	26.6 м
Рабочие колеса основного насоса	1
Макс. рабочее давление	16 бар
Основной тип насоса	CRE45-1
Номер основн.насоса	96123387
Количество насосов	3
Положение клапана	напорная сторона

Изображение Hydro MPC-E 3 CRE 45-1

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

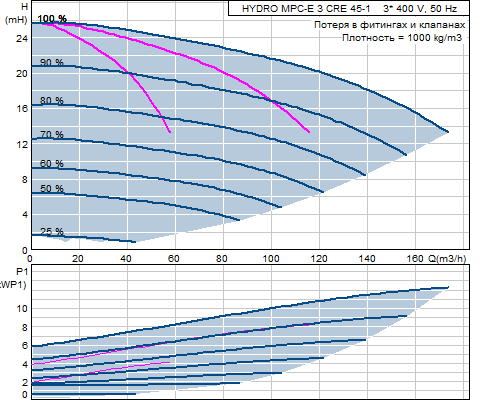

Кривая характеристики Hydro MPC-E 3 CRE 45-1

Жидкость Hydro MPC-E 3 CRE 45-1

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-E 3 CRE 45-1

Мощность (Р2) основного насоса	4 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Запуск основного насоса	электрический
Номин. ток системы	24 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x4..6 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-E 3 CRE 45-1

Макс. рабочее давление	16 бар
Макс. давление на входе	4 бар
Стандартный фланец	DIN
Вход насоса	DN200
Выход насоса	DN200
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-E 3 CRE 45-1

Тип управления	E
Пульт управления	CU 351

Резервуар Hydro MPC-E 3 CRE 45-1

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-E 3 CRE 45-1

Базисный продукт	Y
Нетто вес	550 кг
Полный вес	650 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	95043966
Конфигурационный файл Hydro MPC	96307209

Габаритный чертеж Hydro MPC-E 3 CRE 45-1

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-E 3 CRE 45-1
