Hydro MPC-F 2 CR 15-7

Заказать

Данные каталога Hydro MPC-F 2 CR 15-7

Наименование продукцииHYDRO MPC-F 2CR15-7
Производственный номер97520717
EAN номер5700317509085

Основные данные Hydro MPC-F 2 CR 15-7

Система с мин. расходом8.5 м3
Maкс. расход47 м3
Система с макс. расходом23.5 м3
Макс. гидростатический напор98.5 м
Рабочие колеса основного насоса7
Макс. рабочее давление16 бар
Основной тип насосаCR15-7
Номер основн.насоса96501898
Количество насосов2
Положение клапананапорная сторона

Изображение Hydro MPC-F 2 CR 15-7

Изображение насосов Hydro MPC-F 2 CR 15-7
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

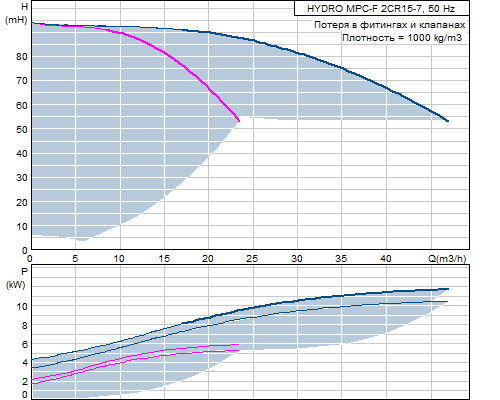

Кривая характеристики Hydro MPC-F 2 CR 15-7

Кривая характеристики насосов Hydro MPC-F 2 CR 15-7

Жидкость Hydro MPC-F 2 CR 15-7

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 2 CR 15-7

Мощность (Р2) основного насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы22.4 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x4 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 2 CR 15-7

Макс. рабочее давление16 бар
Макс. давление на входе6.15 бар
Стандартный фланецDIN
Вход насосаDN80
Выход насосаDN80
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 2 CR 15-7

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 2 CR 15-7

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 2 CR 15-7

Базисный продуктY
Нетто вес313 кг
Полный вес353 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307051
Конфигурационный файл Hydro MPC96307209

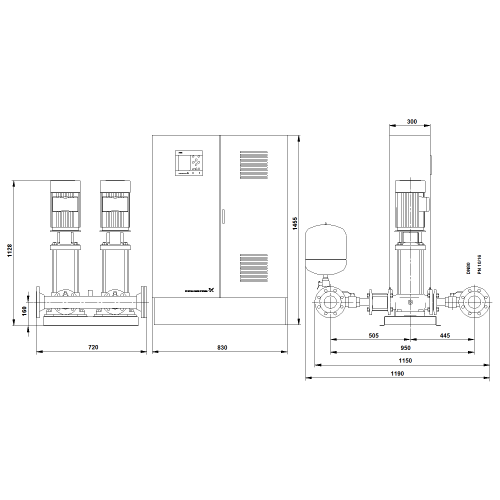

Габаритный чертеж Hydro MPC-F 2 CR 15-7

Габаритный чертеж насосов Hydro MPC-F 2 CR 15-7
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 2 CR 15-7

Схема подключений насосов Hydro MPC-F 2 CR 15-7
