Hydro MPC-F 2 CR 90-5

Заказать

Данные каталога Hydro MPC-F 2 CR 90-5

Наименование продукции	HYDRO MPC-F 2CR90-5
Производственный номер	97520755
EAN номер	5700317509467

Основные данные Hydro MPC-F 2 CR 90-5

Система с мин. расходом	45 м3/ч
Maкс. расход	240 м3/ч
Система с макс. расходом	120 м3/ч
Макс. гидростатический напор	171 м
Рабочие колеса основного насоса	5
Макс. рабочее давление	16 бар
Основной тип насоса	CR90-5
Номер основн.насоса	96124083
Количество насосов	2
Положение клапана	напорная сторона

Изображение Hydro MPC-F 2 CR 90-5

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

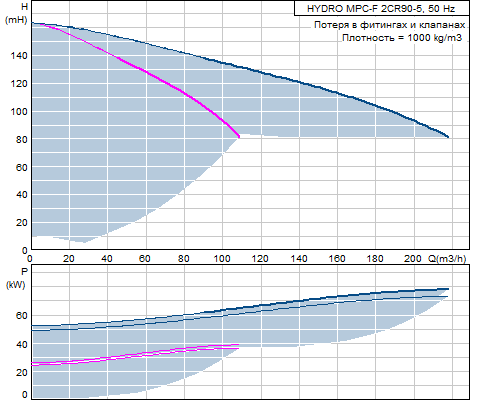

Кривая характеристики Hydro MPC-F 2 CR 90-5

Жидкость Hydro MPC-F 2 CR 90-5

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-F 2 CR 90-5

Мощность (Р2) основного насоса	37 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	пуск/соединение треугольник
Номин. ток системы	129 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x70 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-F 2 CR 90-5

Макс. рабочее давление	16 бар
Макс. давление на входе	0 бар
Стандартный фланец	DIN
Вход насоса	DN150
Выход насоса	DN150
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-F 2 CR 90-5

Тип управления	F
Пульт управления	CU 351

Резервуар Hydro MPC-F 2 CR 90-5

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-F 2 CR 90-5

Базисный продукт	Y
Нетто вес	1070 кг
Полный вес	1110 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307051
Конфигурационный файл Hydro MPC	96307209

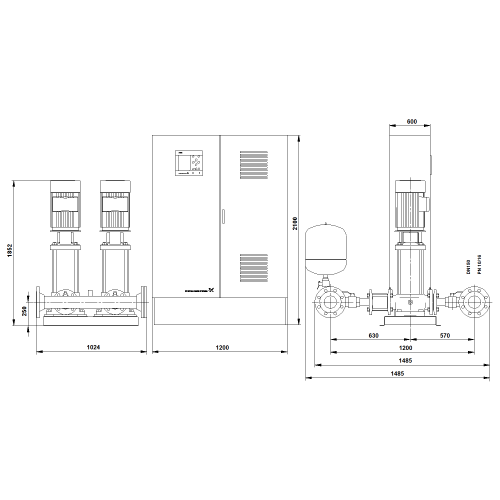

Габаритный чертеж Hydro MPC-F 2 CR 90-5

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 2 CR 90-5
