Hydro MPC-S 3 CR 15-9

Заказать

Данные каталога Hydro MPC-S 3 CR 15-9

Наименование продукции	HYDRO MPC-S 3 CR 15-9
Производственный номер	95044767
EAN номер	5700835459169

Основные данные Hydro MPC-S 3 CR 15-9

Система с мин. расходом	8.5 м3/ч
Maкс. расход	70.5 м3/ч
Система с макс. расходом	75 м3/ч
Макс. гидростатический напор	127 м
Рабочие колеса основного насоса	9
Макс. рабочее давление	16 бар
Основной тип насоса	CR15-09
Номер основн.насоса	96501900
Количество насосов	3
Положение клапана	напорная сторона

Изображение Hydro MPC-S 3 CR 15-9

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

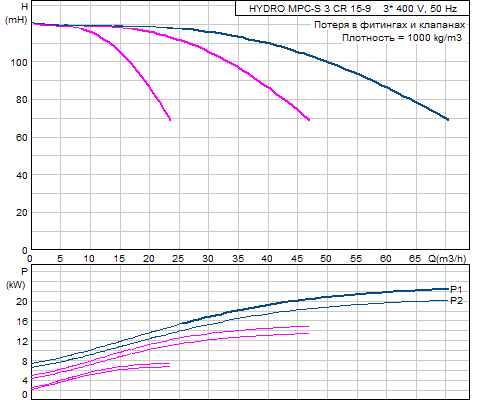

Кривая характеристики Hydro MPC-S 3 CR 15-9

Жидкость Hydro MPC-S 3 CR 15-9

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-S 3 CR 15-9

Мощность (Р2) основного насоса	7.5 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	пуск/соединение треугольник
Номин. ток системы	46 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x10..16 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-S 3 CR 15-9

Макс. рабочее давление	16 бар
Макс. давление на входе	3.3 бар
Стандартный фланец	DIN
Вход насоса	DN100
Выход насоса	DN100
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-S 3 CR 15-9

Тип управления	S
Пульт управления	CU 351

Резервуар Hydro MPC-S 3 CR 15-9

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-S 3 CR 15-9

Базисный продукт	Y
Нетто вес	465 кг
Полный вес	505 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307058
Конфигурационный файл Hydro MPC	96307209

Габаритный чертеж Hydro MPC-S 3 CR 15-9

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 3 CR 15-9
