MAGNA D 32-120 F

Заказать

Данные каталога MAGNA D 32-120 F

Наименование продукцииMAGNA D 32-120 F
Производственный номер96513629
EAN номер5700396649900

Описание MAGNA D 32-120 F

MAGNA D 32-120 F

Насосы Magna UPE серия 2000 оснащены электродвигателями с "мокрым ротором", т.е. насос и электродвигатель одразуют единый узел без торцового уплотнения вала, только с двумя неподвижными уплотнениями. подшипники смазываются перекачиваемой жидкостью. Для того, чтобы избежать проблем с утилизацией, большое внимание было уделено минимизации количества используемых материалов. Насос не требует технического обслуживания и характеризуется низкими затратами во время срока эксплуатации. Конструкция насоса: * Короткозамкнутый асинхронный электродвигатель (ECM) с постоянными магнитами * Частотный преобразователь, встроенный в клеммную коробку * Керамические радиальные подшипники * Упорный подшипник из карбона * Ротор, оболочка ротора, пластина подшипника из нержавеющей стали * Корпус статора из алюминиевого сплава * Чугун корпус насоса * Защита от перегрузки

Насос с однофазным электродвигателем. Электродвигатель не требует внешней защиты.

Насосы Grundfos MAGNA серии 2000, автоматически контролируют дифференциальное давление путем изменения производительности насоса в соответствии с фактическим требуемым количеством тепла без необходимости подключения каких-либо внешних принадлежностей. Доступны четыре режима управления: * АВТОМАТИЧЕСКИЙ режим (автоматическая регулировка от "одной кривой пропорционального давления к другой") для оптимизации удобства и снижения энергопотребления до минимума * Пропорциональное давление * Постоянное давление * По постоянной характеристике (только через внешнее устройство)

Считывание данных и ввод установочных значений: * Шина связи LONWorks * Шина связи GENIbus * Пульт дистанционного управления R-100 (принадлежность Grundfos, поставляется отдельно) * Встроенный датчик аварии * Кнопки пуска / остановки Примечание: Модуль GENIbus устанавливается на заводе на сдвоенные насосы.

Основные данные MAGNA D 32-120 F

Данные на фирменной табличкеCE,TSE,PCT
Макс гидростатический напор120 дм
TF класс110
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE,PCT
МодельF

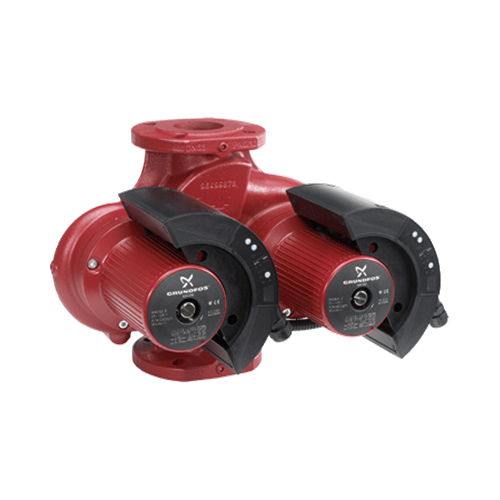

Изображение MAGNA D 32-120 F

Изображение насосов MAGNA D 32-120 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

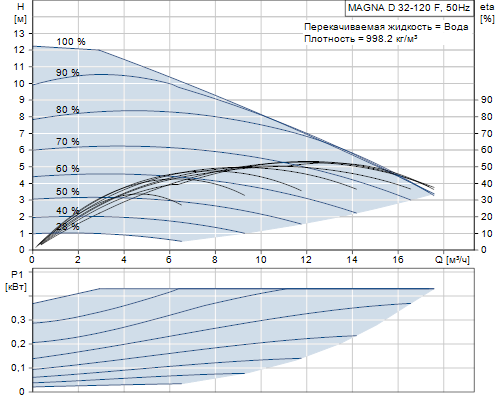

Кривая характеристики MAGNA D 32-120 F

Кривая характеристики насосов MAGNA D 32-120 F

Жидкость MAGNA D 32-120 F

Рабочая жидкостьВода
Диапазон температур жидкости2 .. 95 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MAGNA D 32-120 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования MAGNA D 32-120 F

Класс защиты (IEC 34-5)X4D
Потребл.мощн.-P125 .. 430 Вт
Максимальное потребление тока0.17 .. 1.8 A
Промышленная частота50 Hz
Номинальное напряжение1 x 230-240 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H

Монтаж MAGNA D 32-120 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина220 мм

Устр-ва управл-ия MAGNA D 32-120 F

Положение коробки выводов12.45

Другое MAGNA D 32-120 F

Нетто вес38 кг
Полный вес43 кг
Объем упаковки0.057 м3
Маркировка энергоэфф-тиA

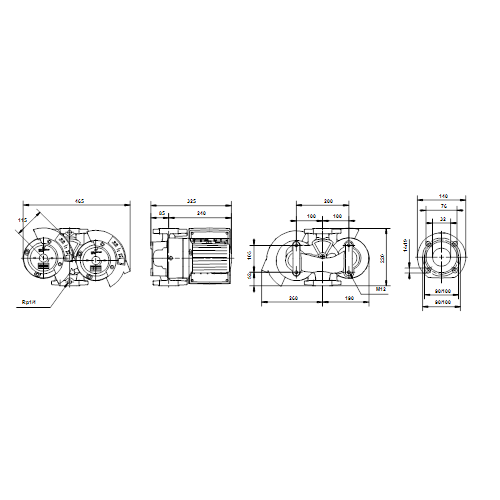

Габаритный чертеж MAGNA D 32-120 F

Габаритный чертеж насосов MAGNA D 32-120 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

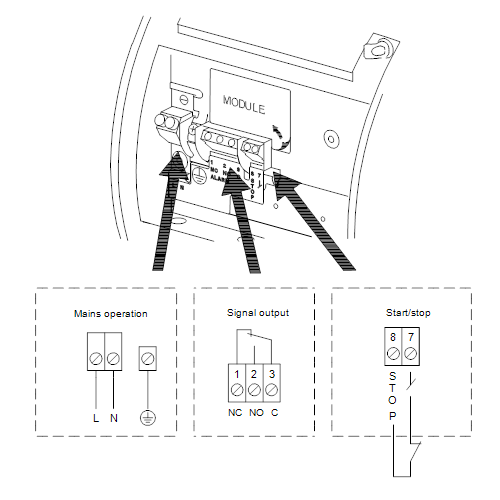

Схема подключений MAGNA D 32-120 F

Схема подключений насосов MAGNA D 32-120 F
