MG90SC
Данные каталога MG90SC
| Наименование продукции | MG90SC |
| Производственный номер | 87120313 |
| EAN номер | 5710622948974 |
Описание MG90SC
MG90SC Электродвигатель – 3-фазный стандартный электродвигатель переменного тока. Технология Grundfos Blueflux(R) представляет самое лучшее решение от компании Grundfs среди электродвигателей с высоким КПД и с частотными преобразователями (электродвигатели MG, электродвигатели MGE и преобразователь CUE). Технология Grundfos Blueflux(R) удовлетворяет и даже превосходит требования стандартов, таких как EuP IE3. |
Основные данные MG90SC
| Диаметр вала | 19 мм |
| Длина конца вала | 40 мм |
| Данные на табличке электродвигателя | CE,IE2,IE3 |
| Модель | H3 |
| Охлаждение | IC 411 |

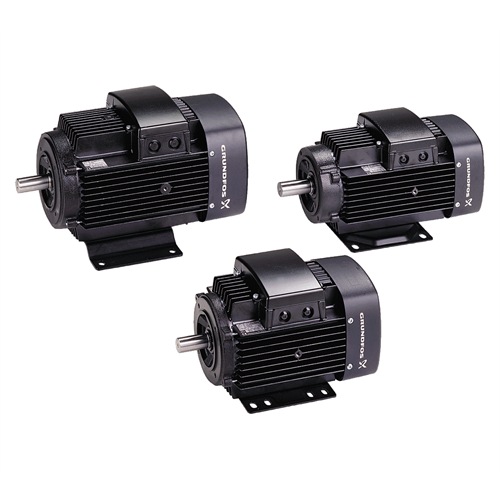

Изображение MG90SC
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MG90SC
| Тип электродвигателя | 90SC |
| Класс энергоэфф-ти | IE3 |
| Количество полюсов | 4 |
| Максимальное потребление тока | 3,60/2,10 A |
| Номинальная мощность - P2 | 0.75 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 3,30/1,90 A |
| Пусковой ток | 660-720 % |
| Cos фи - характеристика мощности | 0,76-0,71 |
| Номинальная скорость | 1440-1450 об/м |
| Номинальный вращающий момент при полной нагрузке | 5,00-4,95 Нм |
| Крутящий момент заторможенного ротора | 220-270 % |
| Распределение крутящего момента | 290-350 % |
| Момент инерции | 0.002 кг м2 |
| Энергоэффективность | IE3 82,5% |
| Эффективность электродвигателя при полной нагрузке | 82,5 % |
| Эффективность двигателя при 3/4 нагрузки | 83,1-83,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 81,4-80,9 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тропическая защита | нет |
| Тепловая защита | внешн. |
| R1 | 10,0 ohm |
| R2 | 10,0 ohm |
| R3 | 10,0 ohm |
| Обмотка 1 | PHASE 1 |
| Обмотка 2 | PHASE 2 |
| Обмотка 3 | PHASE 3 |
| Направление вращения | CCW |
| Монтажн. обозначение по IEC 34-7 | IM V1/B5 |

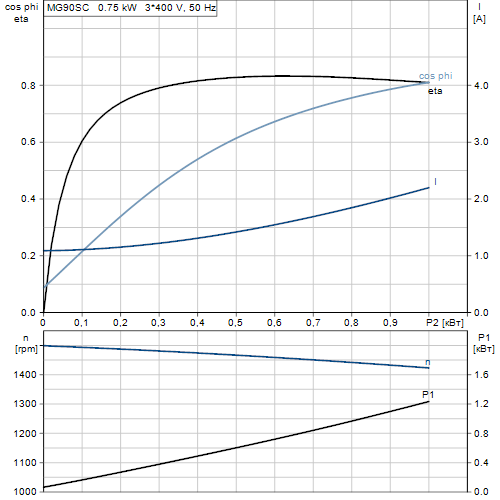

Характеристика двигателя MG90SC
Монтаж MG90SC
| Диапазон температуры окружающей среды | -30 .. 60 °C |
| Размер фланца электродвигателя | FF165 |
Другое MG90SC
| Маркировка | Grundfos Blueflux |
| Нетто вес | 18 кг |
Схема подключений MG90SC
