MGE90SA
Данные каталога MGE90SA
| Наименование продукции | MGE90SA |
| Производственный номер | 96528100 |
| EAN номер | 5700397109052 |
Описание MGE90SA
Основные данные MGE90SA
| Диаметр вала | 19 мм |
| Длина конца вала | 40 мм |
| Данные на табличке электродвигателя | CE,CURUS,C-TICK,IE3 |
| Модель | G3 |
| Охлаждение | IC 411 |

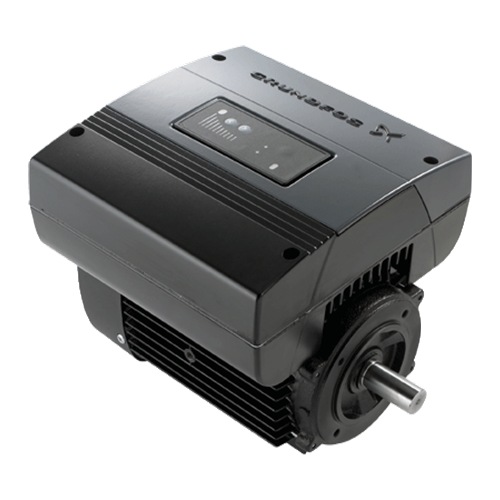

Изображение MGE90SA
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MGE90SA
| Тип электродвигателя | 90SA |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 0.75 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 2,00-1,80 A |
| Cos фи - характеристика мощности | 0,80-0,70 |
| Номинальная скорость | 360-3510 об/м |
| Энергоэффективность | IE3 80,7% |
| Эффективность электродвигателя при полной нагрузке | 77,0 % |
| Класс защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тропическая защита | нет |
| Тепловая защита | внутрен. |
| Направление вращения | CW |
| Монтажн. обозначение по IEC 34-7 | IM B14/V18 |
Характеристика двигателя MGE90SA
Монтаж MGE90SA
| Диапазон температуры окружающей среды | -20 .. 40 °C |
| Размер фланца электродвигателя | FT100 |
Другое MGE90SA
| Маркировка | Grundfos Blueflux |
| Нетто вес | 21 кг |
| № структурного файла | 97912692 |

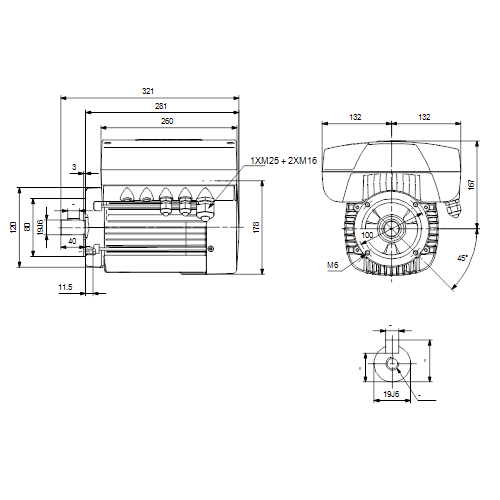

Габаритный чертеж MGE90SA
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MGE90SA
