MGE90SB
Данные каталога MGE90SB
| Наименование продукции | MGE90SB |
| Производственный номер | 86745805 |
| EAN номер | 5700396448466 |
Описание MGE90SB
Основные данные MGE90SB
| Диаметр вала | 24 мм |
| Длина конца вала | 50 мм |
| Данные на табличке электродвигателя | CE,CURUS,C-TICK,IE2 |
| Модель | G1 |
| Охлаждение | IC 411 |

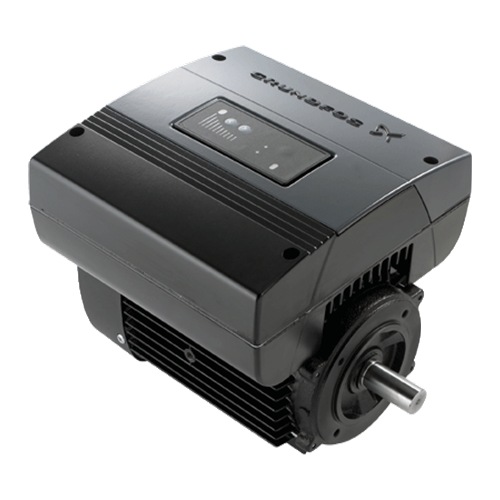

Изображение MGE90SB
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MGE90SB
| Тип электродвигателя | 90SB |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 1.1 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 2,50-2,20 A |
| Cos фи - характеристика мощности | 0,90-0,82 |
| Номинальная скорость | 180-1740 об/м |
| Энергоэффективность | IE2 81,4% |
| Эффективность электродвигателя при полной нагрузке | 79,0 % |
| Класс защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тропическая защита | нет |
| Тепловая защита | внутрен. |
| Направление вращения | CW |
| Монтажн. обозначение по IEC 34-7 | IM B14/V18 |
Характеристика двигателя MGE90SB
Монтаж MGE90SB
| Диапазон температуры окружающей среды | -30 .. 40 °C |
| Размер фланца электродвигателя | FT115 |
Другое MGE90SB
| Маркировка | Grundfos Blueflux |
| Нетто вес | 26 кг |
| № структурного файла | 97912638 |

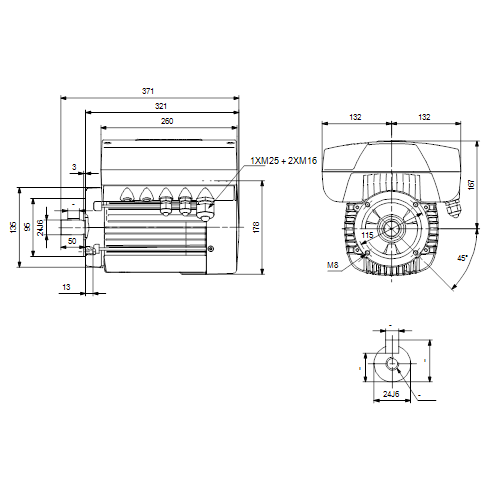

Габаритный чертеж MGE90SB
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MGE90SB
