MSS.11.1.2

Заказать

Данные каталога MSS.11.1.2

Наименование продукцииMSS.11.1.2
Производственный номер97901030
EAN номер5710626080601

Описание MSS.11.1.2

MSS.11.1.2

Multilift поставляется полностью готовым к установке, состоит из полностью резервуара с насосом и погружного электродвигателя, обратного клапана, адаптера с гибким штуцером DN100 установленным на резервуар и контроллера вкл. датчик уровня.

Полностью герметичный резервуар обладает всеми необходимыми патрубками для подключения впускной трубы от 180 до 250 мм, вентиляционной трубы DN50 и ручного мембранного насоса (принадлежность).

Сборный резервуар содержит 7 входных патрубков по периметру. Выходной патрубок 2x DN100 с одним уплотнениtv, гнездо для входа по бокам 2 х DN100, DN100 верхний подвод воды. 2x DN50 сверху и сбоку.

Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный.

Насос с вихревым рабочим колесом типа Vortex и погружными электродвигателями,имеет безопасную масляная камера для заливки масла между двумя уплотнениями вала.

LC220 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабеля и длины трубы. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер полностью контролирует работу насоса

Функции контроллера: • Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком • Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле. • Защита двигателя от работы всухую • 24 часа автоматической работы в течение длительного периода • Журнал состояния: - Состояние насоса (работа, неисправность) - Время для сервиса/ обслуживания один раз в год (выбор ON / OFF на DIP-переключателя) • Неисправности: - Неисправность последовательности фаз и отсутствия фазы у 3ф. двигателя - Превышение уровня жидкости (сигнализация) - Неисправность датчика - Внешний сигнал тревоги переключатель (только сигнализация) - Сухой контакт для общей сигнализации • автоматический или ручной сброс тревоги (выбирается DIP-переключателем) • Простой выбор начального уровня 180 или 250 мм (выбирается DIP-переключателем)

Один дополнительный вход для подключения отдельного датчика уровня, который будет использоваться для обнаружения наводнение за пределами Multilift (внешняя тревога). Установки часто монтируются в приемок внутри фундамента в самой нижней точке в здании. В случае например, притока грунтовых вод или прорыва водопровода, на контроллере будет сигнал тревоги.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV

Основные данные MSS.11.1.2

Maкс. расход9.11 л/с
Макс. гидростатический напор11.5 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы40 мм
Тип клапанаНЕТ

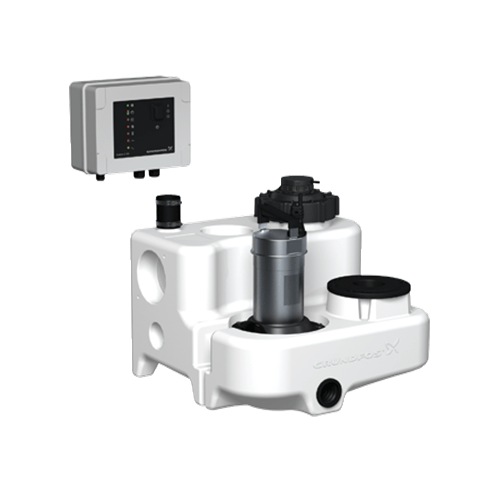

Изображение MSS.11.1.2

Изображение насосов MSS.11.1.2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

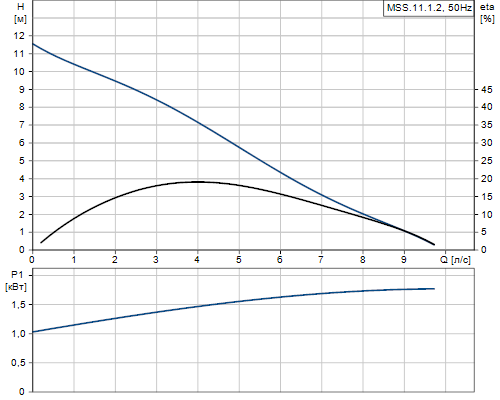

Кривая характеристики MSS.11.1.2

Кривая характеристики насосов MSS.11.1.2

Жидкость MSS.11.1.2

Максимальная температура жидкости40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MSS.11.1.2

ПрокладкаNBR

Данные электрооборудования MSS.11.1.2

Количество полюсов2
Подводимая мощность - P11.8 кВт
Номинальная мощность - P21.1 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Допуст.откл-е напряж+10/-6 %
Способ запускапрямой пуск
Макс. число пусков в час60
Номинальный ток8 A
Cos phi - коэф-нт мощности0,95
Номинальная скорость2760 об/м
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Защита электродвигателяKLIXON
Кабель двигателя5 м
4 м
Тип кабеляH07RN-F
Тип кабельной вилкиSCHUKO
Сетевой кабель1.5 м
H05VV-F

Устр-ва управл-ия MSS.11.1.2

Режим работыS3-10%, 1 MIN.

Резервуар MSS.11.1.2

Общий объём резервуара(ов)44 л
Общий эффективный объем бака с вх. отверстием 180мм20 л
Общий эффективный объем бака с вх. отверстием 250 мм28 л

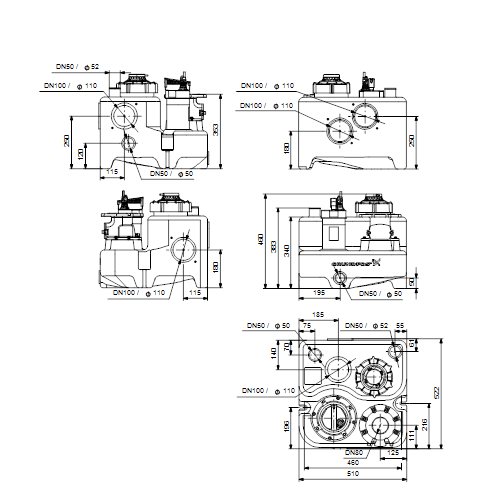

Габаритный чертеж MSS.11.1.2

Габаритный чертеж насосов MSS.11.1.2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

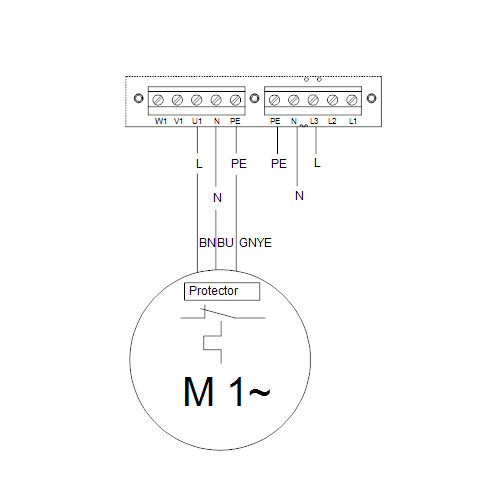

Схема подключений MSS.11.1.2

Схема подключений насосов MSS.11.1.2
