Данные каталога MTR 64-4/4 A-F-A-HUUV

Наименование продукцииMTR 64-4/4 A-F-A-HUUV A-F-A HUUV
Производственный номер96429705
EAN номер5700392942364

Описание MTR 64-4/4 A-F-A-HUUV

MTR 64-4/4 A-F-A-HUUV Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п.

Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с DIN 24960. -передача крутящего момента через разъемную муфту.

Насос со стандартным 3-фазным асинхронным электродвигателем.

Основные данные MTR 64-4/4 A-F-A-HUUV

Частота вращения2940 об/м
Номинальная подача64 м3
Номинальный напор91 м
Рабочие колеса4
Уплотнение валаHUUV
Макс. рабочее давление25 бар
Ступени4
Исполнение насосаA
МодельA

Изображение MTR 64-4/4 A-F-A-HUUV

Изображение насосов MTR 64-4/4 A-F-A-HUUV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

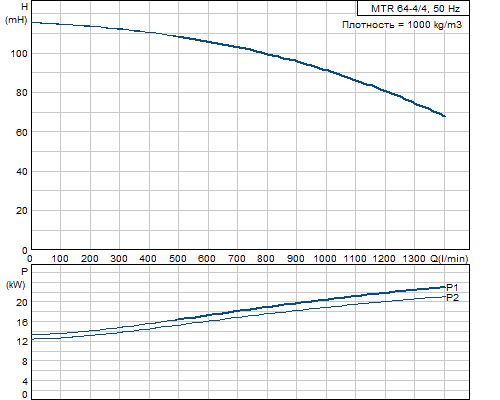

Кривая характеристики MTR 64-4/4 A-F-A-HUUV

Кривая характеристики насосов MTR 64-4/4 A-F-A-HUUV

Жидкость MTR 64-4/4 A-F-A-HUUV

Диапазон температур жидкости-10 .. 90 °C

Материалы MTR 64-4/4 A-F-A-HUUV

Головная часть насосаЧугун
Голова насосаEN-GJL-200
ASTM 25B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования MTR 64-4/4 A-F-A-HUUV

Тип электродвигателя180MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P222 кВт
Энергия (Р2), необходимая для насоса22 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток41,5-38,5/23,8-22,8 A
Пусковой ток750-890 %
Cos фи - характеристика мощности0,91-0,89
Номинальная скорость2930-2940 об/м
Эффективность электродвигателя при полной нагрузке91,3-91,3 %
Эффективность двигателя при 3/4 нагрузки93,0-93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя85D17530

Монтаж MTR 64-4/4 A-F-A-HUUV

Максимальная температура окружающей среды60 °C
Макс. рабочее давление25 бар
Макс. давление при заданной темп-ре25 бар / 90 °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 25
Размер фланца электродвигателяFF300

Другое MTR 64-4/4 A-F-A-HUUV

Нетто вес213 кг
Полный вес242 кг
Объем упаковки0.34 м3

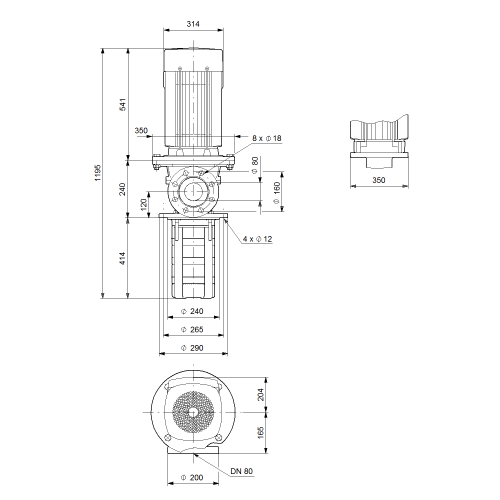

Габаритный чертеж MTR 64-4/4 A-F-A-HUUV

Габаритный чертеж насосов MTR 64-4/4 A-F-A-HUUV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MTR 64-4/4 A-F-A-HUUV

Схема подключений насосов MTR 64-4/4 A-F-A-HUUV
