MTR 64-6/5 A-F-A-HUUV

Заказать

Данные каталога MTR 64-6/5 A-F-A-HUUV

Наименование продукцииMTR 64-6/5 A-F-A-HUUV
Производственный номер96431983
EAN номер5700393042865

Описание MTR 64-6/5 A-F-A-HUUV

MTR 64-6/5 A-F-A-HUUV

Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п.

Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с EN 12756. -передача крутящего момента через разъемную муфту.

Насос со стандартным 3-фазным асинхронным электродвигателем. Глубина погружения: 579 ммmm

Основные данные MTR 64-6/5 A-F-A-HUUV

Частота вращения2960 об/м
Номинальная подача64 м3
Номинальный напор116 м
Рабочие колеса5
Уплотнение валаHUUV
Допуск на рабочие хар-киISO 9906:1999 Annex A
Ступени6
Исполнение насосаA
МодельA

Изображение MTR 64-6/5 A-F-A-HUUV

Изображение насосов MTR 64-6/5 A-F-A-HUUV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

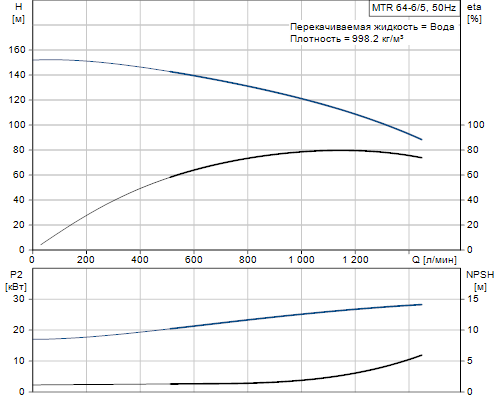

Кривая характеристики MTR 64-6/5 A-F-A-HUUV

Кривая характеристики насосов MTR 64-6/5 A-F-A-HUUV

Жидкость MTR 64-6/5 A-F-A-HUUV

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 90 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MTR 64-6/5 A-F-A-HUUV

Головная часть насосаЧугун
Голова насосаEN-GJL-200
ASTM 25B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования MTR 64-6/5 A-F-A-HUUV

Тип электродвигателяSIEMENS
Класс энергоэфф-тиIE2
Количество полюсов2
Номинальная мощность - P230 кВт
Энергия (Р2), необходимая для насоса30 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток55,0-51,0/31,5-30,0 A
Пусковой ток700-700 %
Cos фи - характеристика мощности0,88
Номинальная скорость2960 об/м
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя81D15332

Монтаж MTR 64-6/5 A-F-A-HUUV

Максимальная температура окружающей среды40 °C
Макс. рабочее давление25 бар
Макс. давление при заданной темп-ре25 бар / 90 °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 25
Размер фланца электродвигателяFF350

Другое MTR 64-6/5 A-F-A-HUUV

Мин.показ.эффективн, MEI ≥0,70
Нетто вес334 кг
Полный вес385 кг
Объем упаковки0.55 м3

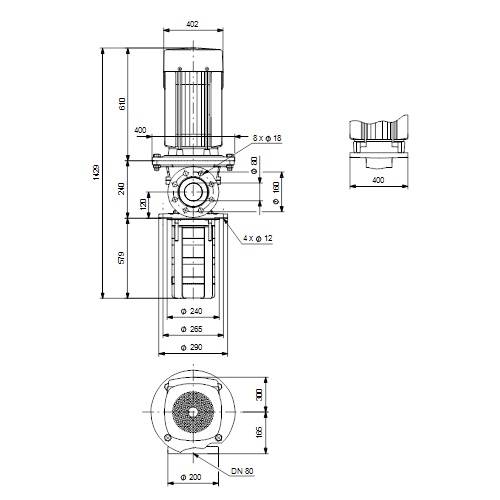

Габаритный чертеж MTR 64-6/5 A-F-A-HUUV

Габаритный чертеж насосов MTR 64-6/5 A-F-A-HUUV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MTR 64-6/5 A-F-A-HUUV

Схема подключений насосов MTR 64-6/5 A-F-A-HUUV
