NKG 200-150-315/266 A2-F-A-E-BAQE

Заказать

Данные каталога NKG 200-150-315/266 A2-F-A-E-BAQE

Наименование продукцииNKG 200-150-315/266 A-BAQE
Производственный номер95103660
EAN номер5700836519411

Описание NKG 200-150-315/266 A2-F-A-E-BAQE

NKG 200-150-315/266 A-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Насос и 3-фазный двигатель переменного тока монтируются по отдельности на общей плите-основании и соединяются через Проставка-муфту.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугунспиральный корпус насоса, - вал и Чугунрабочее колесо из нержавеющей стали и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NKG 200-150-315/266 A2-F-A-E-BAQE

Частота вращения2979 об/м
Номинальная подача901 м3
Номинальный напор71.8 м
Текущий диаметр рабочего колеса266 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала48 мм
Макс. рабочее давление16 бар

Изображение NKG 200-150-315/266 A2-F-A-E-BAQE

Изображение насосов NKG 200-150-315/266 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

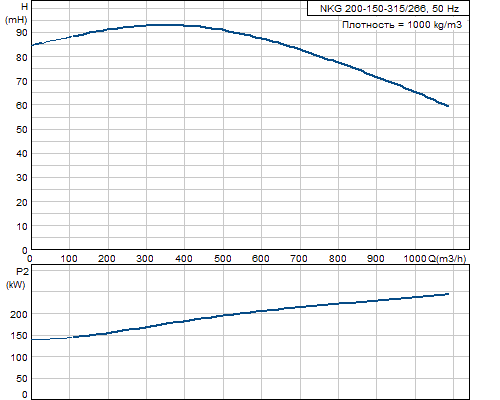

Кривая характеристики NKG 200-150-315/266 A2-F-A-E-BAQE

Кривая характеристики насосов NKG 200-150-315/266 A2-F-A-E-BAQE

Жидкость NKG 200-150-315/266 A2-F-A-E-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы NKG 200-150-315/266 A2-F-A-E-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA

Данные электрооборудования NKG 200-150-315/266 A2-F-A-E-BAQE

Тип электродвигателяSIEMENS
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P2250 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток415/240 A
Пусковой ток700 %
Cos фи - характеристика мощности0,90
Номинальная скорость2980 об/м
Эффективность электродвигателя при полной нагрузке96,2 %
Эффективность двигателя при 3/4 нагрузки96,2 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя96569528
Типоразмер двигателяЭнергоэффективные
Тип смазкиGrease

Монтаж NKG 200-150-315/266 A2-F-A-E-BAQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецEN 1092-2
Вход насосаDN 200
Выход насосаDN 150
Допустимое давлениеPN16
Тип муфтыПроставка
Щелевое уплотнение(я)щелевое уплотнение

Другое NKG 200-150-315/266 A2-F-A-E-BAQE

Нетто вес2250 кг
Полный вес2560 кг

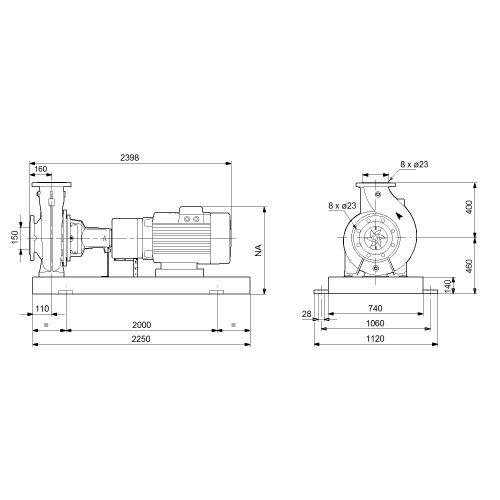

Габаритный чертеж NKG 200-150-315/266 A2-F-A-E-BAQE

Габаритный чертеж насосов NKG 200-150-315/266 A2-F-A-E-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NKG 200-150-315/266 A2-F-A-E-BAQE

Схема подключений насосов NKG 200-150-315/266 A2-F-A-E-BAQE
