SEV.80.80.110.2.51D.R
Данные каталога SEV.80.80.110.2.51D.R
| Наименование продукции | SEV.80.80.110.2.51D.R |
| Производственный номер | 96889332 |
| EAN номер | 5700312864486 |
Основные данные SEV.80.80.110.2.51D.R
| Maкс. расход | 25 л/с |
| Макс. гидростатический напор | 43.5 м |
| Тип рабочего колеса | Свободно-вихревое |
| Максимальный размер частицы | 80 мм |
| Первичное уплотнение вала | SIC/SIC |
| Вторичное уплотнение вала | CARBON/CERAMICS |
| Макс. гидравлическое КПД | 43 % |
| Макс. рабочее давление | 6 бар |
| Данные на паспортной табличке | LGA |

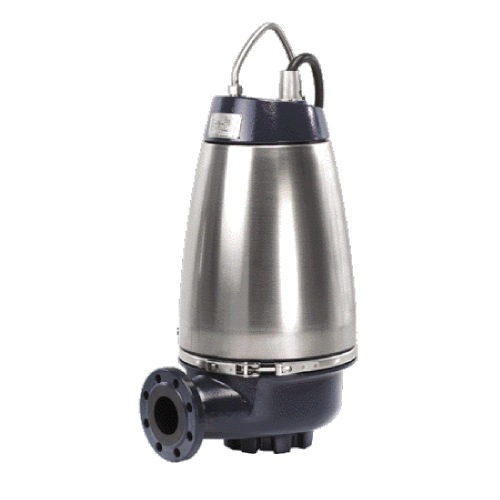

Изображение SEV.80.80.110.2.51D.R
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

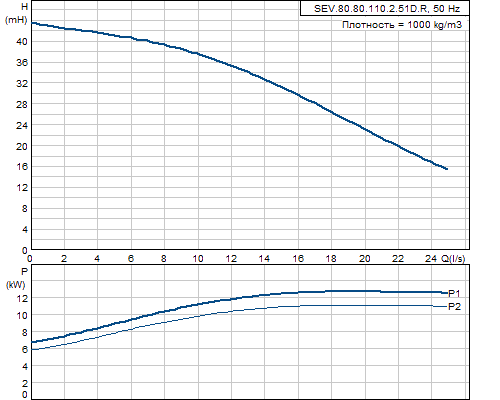

Кривая характеристики SEV.80.80.110.2.51D.R
Жидкость SEV.80.80.110.2.51D.R
| Диапазон температур жидкости | 0 .. 40 °C |
Материалы SEV.80.80.110.2.51D.R
| Корпус насоса | EN W1.4408 |
| Рабочее колесо | EN W1.4408 |
Данные электрооборудования SEV.80.80.110.2.51D.R
| Количество полюсов | 2 |
| Подводимая мощность - P1 | 12.6 кВт |
| Номинальная мощность - P2 | 11 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 V |
| Допуст.откл-е напряж | +6/-10 % |
| Способ запуска | пуск/схема соединения треугольником |
| Макс. число пусков в час | 20 |
| Номинальный ток | 22,7-21,4 A |
| Расчетное значение тока от 3/4 нагрузки | 16.2 A |
| Расчетное значение тока от 1/2 нагрузки | 12.3 A |
| Пусковой ток | 162 A |
| Расчетное значение тока без нагрузки | 7.2 A |
| Cos phi - коэф-нт мощности | 0,88 |
| Cos phi - коэф. мощности при 0 нагрузке | 0,15 |
| Cos phi - коэф. мощности при 3/4 нагрузки | 0,84 |
| Cos phi - коэф. мощности при 1/2 нагрузки | 0,75 |
| Номинальная скорость | 2935 об/м |
| Крутящий момент заторможенного ротора | 85 Нм |
| Распределение крутящего момента | 118 Нм |
| Момент инерции | 0.0368 кг м2 |
| КПД двигателя при полной нагрузке | 87,7 % |
| КПД двигателя при 3/4 нагрузки | 88,1 % |
| КПД двигателя при 1/2 нагрузки | 86,4 % |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | ТЕРМОВЫКЛЮЧАТЕЛЬ |
| Длина кабеля | 10 м |
| Тип кабеля | LYNIFLEX |
| Тип кабельной вилки | No plug |
Монтаж SEV.80.80.110.2.51D.R
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 6 бар |
| Стандартный фланец | DIN |
| Выход насоса | DN 80 |
| Допустимое давление | PN 10 |
| Максимальная глубина установки | 20 м |
| Установка сухая / мокрая | D/S |
| Монтаж | горизонтальный или вертикальный |
Устр-ва управл-ия SEV.80.80.110.2.51D.R
| Блок управления | не включен |
| Датчик влажности | без гигрометра |
| Датчик воды в масле | без водно-масляным датчиком |
| Датчик температур | N |
Другое SEV.80.80.110.2.51D.R
| Нетто вес | 195 кг |

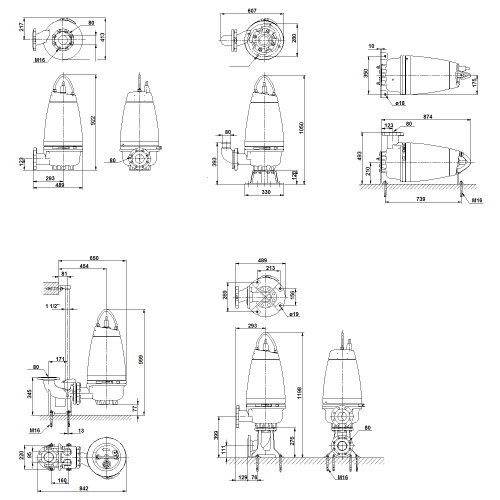

Габаритный чертеж SEV.80.80.110.2.51D.R
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

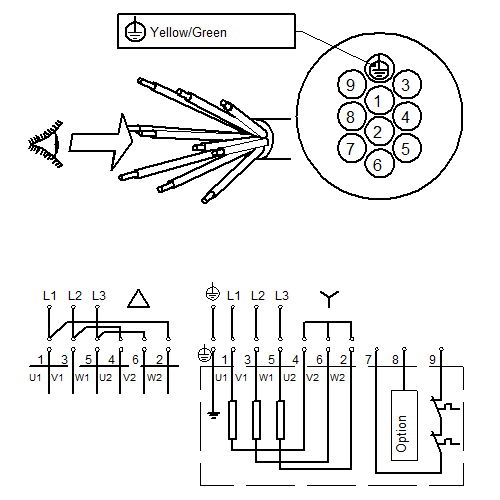

Схема подключений SEV.80.80.110.2.51D.R
