SP 160-2

Заказать

Данные каталога SP 160-2

Наименование продукцииSP 160-2
Производственный номер20036902
EAN номер5700390114794

Описание SP 160-2

SP 160-2

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 160-2

Частота вращения2900 об/м
Номинальная подача160 м3
Номинальный напор40 м
Торцевое уплотнение для двигателяCER/CARBON
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса20030002
Ступени2
МодельB
Клапаннасос со встроен. обратн. клапаном

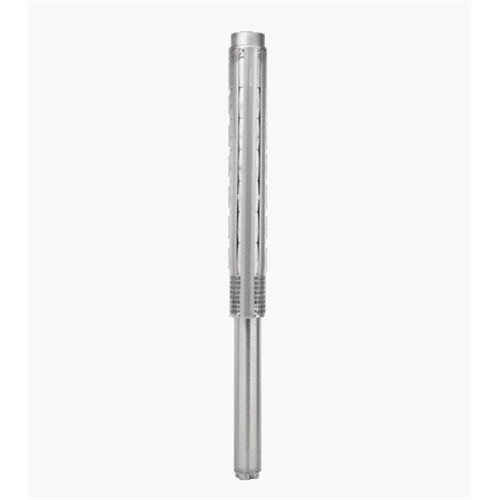

Изображение SP 160-2

Изображение насосов SP 160-2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

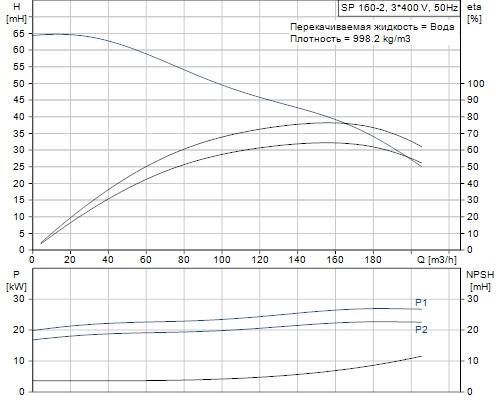

Кривая характеристики SP 160-2

Кривая характеристики насосов SP 160-2

Жидкость SP 160-2

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек30 °C

Материалы SP 160-2

НасосНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SP 160-2

Тип электродвигателяMS6000
Применяемый электродвигательNEMA
Номинальная мощность - P226 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапуск/схема соединения треугольником
Номинальный ток59,0-57,0-57,0 A
Cos фи - характеристика мощности0,87-0,84-0,81
Номинальная скорость2840-2860-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя78695519

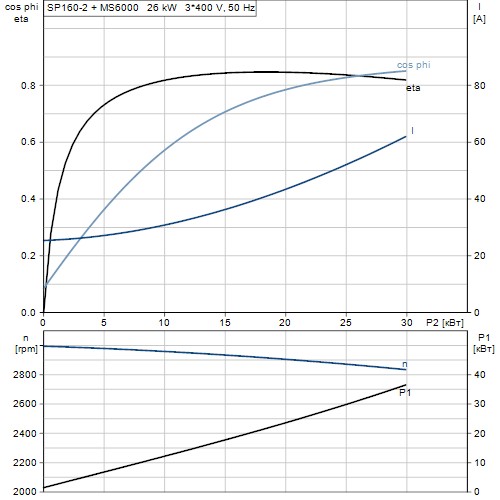

Характеристика двигателя SP 160-2

Характеристика двигателя насосов SP 160-2

Монтаж SP 160-2

Выход насосаRp 6
Диаметр электродвигателя6 inch

Другое SP 160-2

Нетто вес112 кг
Полный вес133 кг
Объем упаковки0.18 м3

Габаритный чертеж SP 160-2

Габаритный чертеж насосов SP 160-2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

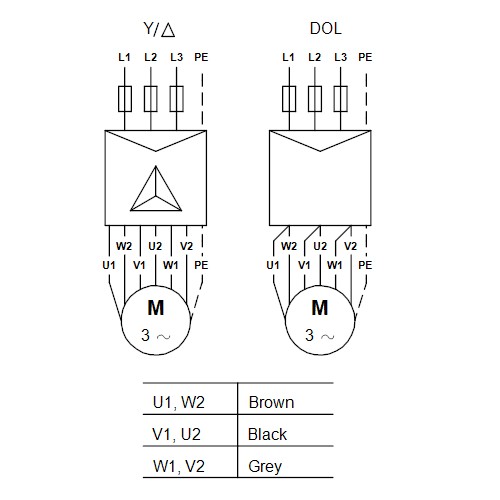

Схема подключений SP 160-2

Схема подключений насосов SP 160-2
