SP 160-2-AAN

Заказать

Данные каталога SP 160-2-AAN

Наименование продукцииSP 160-2-AAN
Производственный номер205369B2
EAN номер5700391636967

Описание SP 160-2-AAN

SP 160-2-AAN

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 160-2-AAN

Частота вращения2900 об/м
Номинальная подача160 м3
Номинальный напор26 м
Уменьш. рабочее колесоAA
Торцевое уплотнение для двигателяSIC/SIC
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса205300B2
Ступени2
МодельB
Клапаннасос со встроен. обратн. клапаном

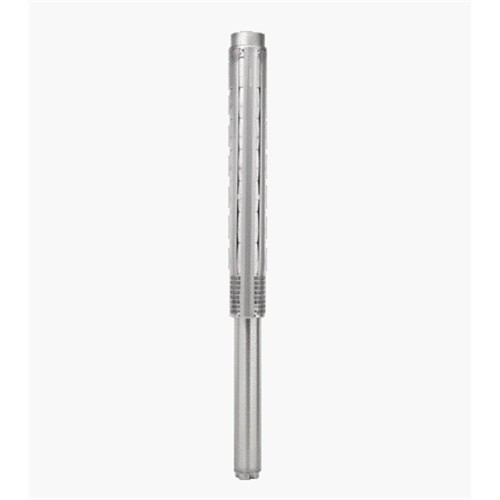

Изображение SP 160-2-AAN

Изображение насосов SP 160-2-AAN
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

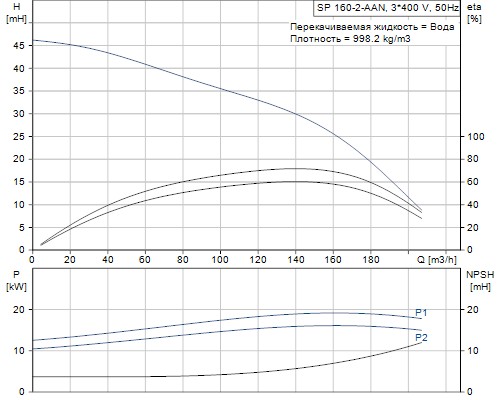

Кривая характеристики SP 160-2-AAN

Кривая характеристики насосов SP 160-2-AAN

Жидкость SP 160-2-AAN

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек30 °C

Материалы SP 160-2-AAN

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L

Данные электрооборудования SP 160-2-AAN

Тип электродвигателяMS6000
Применяемый электродвигательNEMA
Номинальная мощность - P218.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапуск/схема соединения треугольником
Номинальный ток42,0-42,0-42,5 A
Cos фи - характеристика мощности0,84-0,81-0,77
Номинальная скорость2850-2870-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя78695617

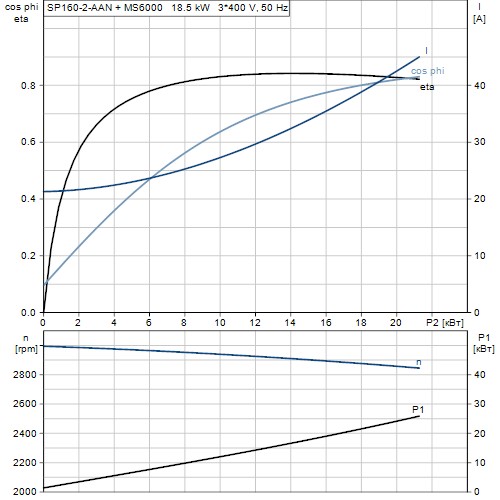

Характеристика двигателя SP 160-2-AAN

Характеристика двигателя насосов SP 160-2-AAN

Монтаж SP 160-2-AAN

Выход насосаRp 6
Диаметр электродвигателя6 inch

Другое SP 160-2-AAN

Нетто вес97 кг
Полный вес117 кг
Объем упаковки0.18 м3

Габаритный чертеж SP 160-2-AAN

Габаритный чертеж насосов SP 160-2-AAN
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

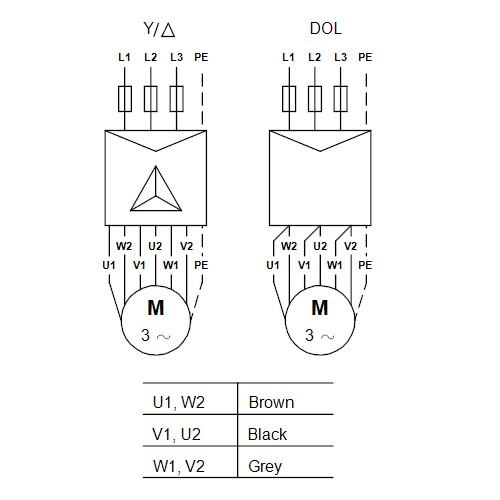

Схема подключений SP 160-2-AAN

Схема подключений насосов SP 160-2-AAN
