SP 3A-22NE

Заказать

Данные каталога SP 3A-22NE

Наименование продукцииSP 3A-22NE
Производственный номер10221922
EAN номер5700390315726

Описание SP 3A-22NE

SP 3A-22NE

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 3A-22NE

Частота вращения2900 об/м
Номинальная подача3 м3
Номинальный напор98 м
Торцевое уплотнение для двигателяSIC/SIC
Допуск на рабочие хар-киISO9906
Номер насоса10220022
Ступени22
МодельA
Клапаннет обрат. клапана

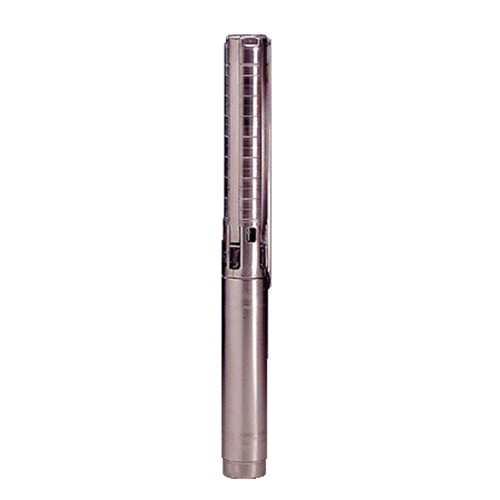

Изображение SP 3A-22NE

Изображение насосов SP 3A-22NE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

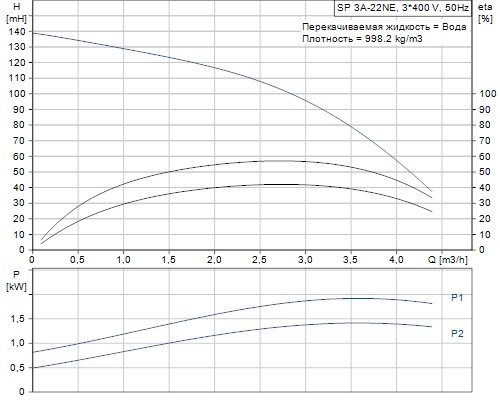

Кривая характеристики SP 3A-22NE

Кривая характеристики насосов SP 3A-22NE

Жидкость SP 3A-22NE

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек40 °C

Материалы SP 3A-22NE

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L

Данные электрооборудования SP 3A-22NE

Тип электродвигателяMS4000
Номинальная мощность - P21.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапрямой пуск
Номинальный ток3,95-4,00-4,10 A
Cos фи - характеристика мощности0,84-0,78-0,74
Номинальная скорость2840-2860-2870 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя79195406

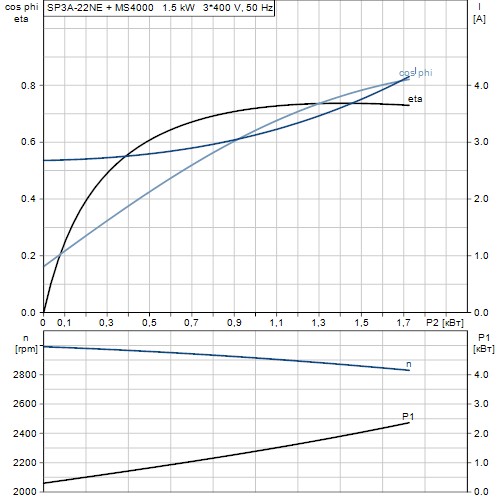

Характеристика двигателя SP 3A-22NE

Характеристика двигателя насосов SP 3A-22NE

Монтаж SP 3A-22NE

Выход насосаRp 1 1/4
Диаметр электродвигателя4 inch

Другое SP 3A-22NE

Нетто вес24.4 кг

Габаритный чертеж SP 3A-22NE

Габаритный чертеж насосов SP 3A-22NE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SP 3A-22NE

Схема подключений насосов SP 3A-22NE
