Данные каталога SP 3A-33

Наименование продукцииSP 3A-33
Производственный номер10002B33
EAN номер5700391124662

Описание SP 3A-33

SP 3A-33 Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

1-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 3A-33

Частота вращения2900 об/м
Номинальная подача3 м3
Номинальный напор147 м
Торцевое уплотнение для двигателяHM/CER
Допуск на рабочие хар-киISO9906
Номер насоса10000033
Ступени33
МодельA
Клапаннасос со встроенным обратным клапаном

Изображение SP 3A-33

Изображение насосов SP 3A-33
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

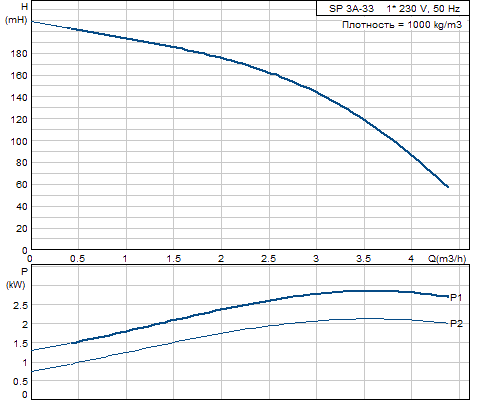

Кривая характеристики SP 3A-33

Кривая характеристики насосов SP 3A-33

Жидкость SP 3A-33

Макс. t жидкости при 0,15 м/сек40 °C

Материалы SP 3A-33

НасосНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SP 3A-33

Тип электродвигателяMS4000
CSCR
Применяемый электродвигательGRUNDFOS
Номинальная мощность - P22.2 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230 V
Способ запускапрямой пуск
Номинальный ток14,6-14,0 A
Cos фи - характеристика мощности0,96-0,96
Номинальная скорость2850-2870 об/м
Класс защиты (IEC 34-5)58
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурынет
Кабельная вилка2
Номер электродвигателя79214507

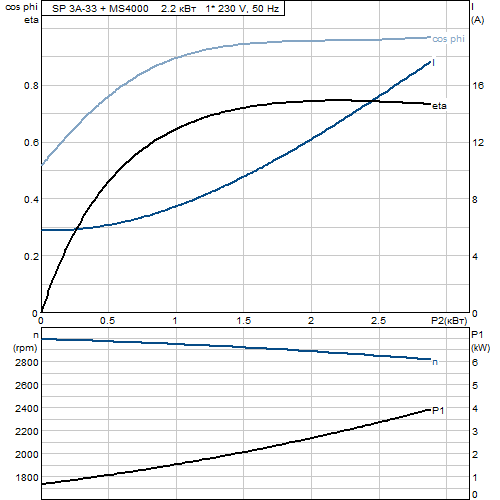

Характеристика двигателя SP 3A-33

Характеристика двигателя насосов SP 3A-33

Монтаж SP 3A-33

Выход насосаRp 1 1/4
Диаметр электродвигателя4 inch

Другое SP 3A-33

Нетто вес29.9 кг
Полный вес34.7 кг
Объем упаковки0.045 м3

Габаритный чертеж SP 3A-33

Габаритный чертеж насосов SP 3A-33
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

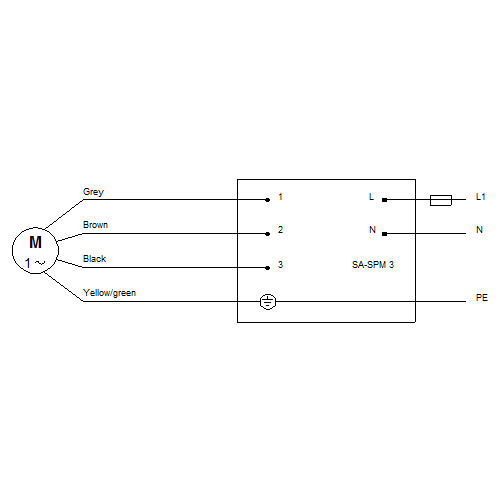

Схема подключений SP 3A-33

Схема подключений насосов SP 3A-33
