SP 3A-15N

Заказать

Данные каталога SP 3A-15N

Наименование продукцииSP 3A-15N
Производственный номер10201915
EAN номер5708601059612

Описание SP 3A-15N

SP 3A-15N

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 3A-15N

Частота вращения2900 об/м
Номинальная подача3 м3
Номинальный напор67 м
Торцевое уплотнение для двигателяSIC/SIC
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса10200015
Ступени15
МодельA
Клапаннасос со встроен. обратн. клапаном

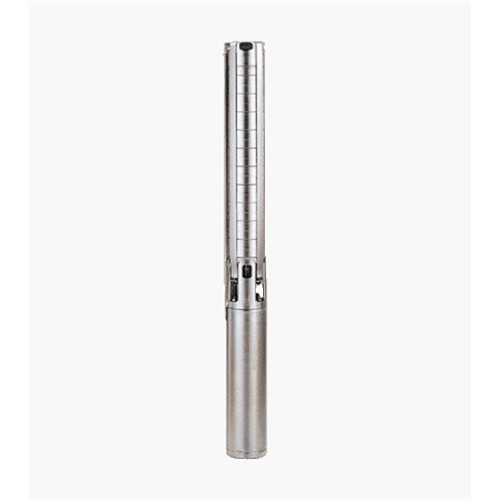

Изображение SP 3A-15N

Изображение насосов SP 3A-15N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

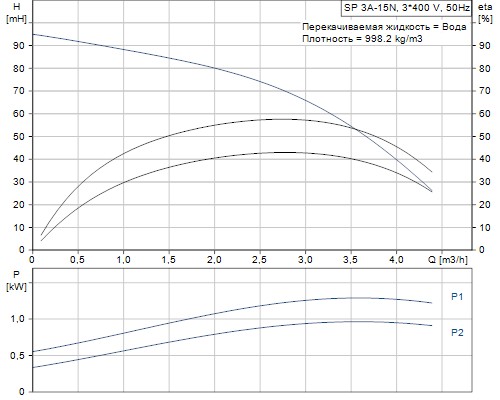

Кривая характеристики SP 3A-15N

Кривая характеристики насосов SP 3A-15N

Жидкость SP 3A-15N

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек40 °C

Материалы SP 3A-15N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L

Данные электрооборудования SP 3A-15N

Тип электродвигателяMS4000
Применяемый электродвигательGRUNDFOS
Номинальная мощность - P21.1 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапрямой пуск
Номинальный ток2,80-2,75-2,75 A
Cos фи - характеристика мощности0,85-0,82-0,78
Номинальная скорость2850-2870-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Кабельная вилка2
Номер электродвигателя79195605

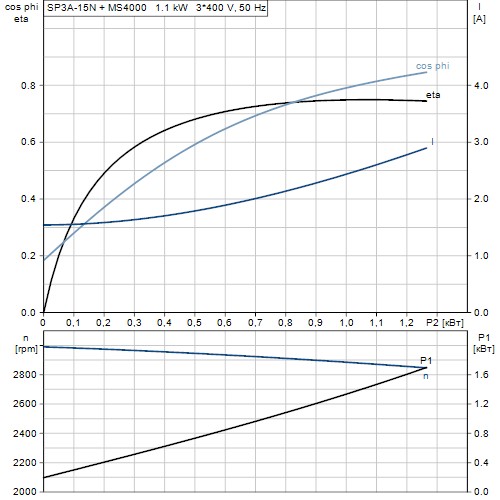

Характеристика двигателя SP 3A-15N

Характеристика двигателя насосов SP 3A-15N

Монтаж SP 3A-15N

Выход насосаRp 1 1/4
Диаметр электродвигателя4 inch

Другое SP 3A-15N

Нетто вес21.7 кг
Полный вес23.5 кг
Объем упаковки0.012 м3

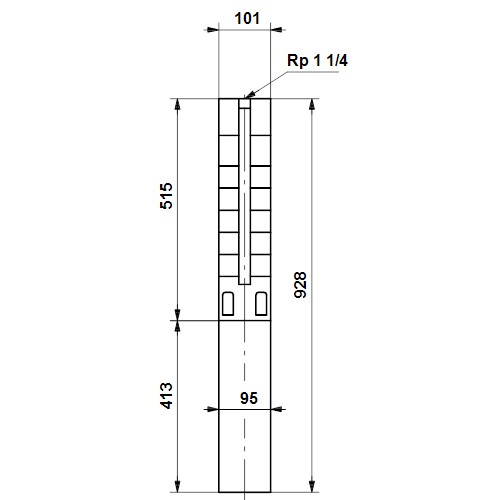

Габаритный чертеж SP 3A-15N

Габаритный чертеж насосов SP 3A-15N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SP 3A-15N

Схема подключений насосов SP 3A-15N
