Данные каталога SP 46-20

Наименование продукцииSP 46-20
Производственный номер15A21920
EAN номер5700391151705

Описание SP 46-20

SP 46-20

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 46-20

Частота вращения2900 об/м
Номинальная подача46 м3
Номинальный напор175 м
Торцевое уплотнение для двигателяCER/CARBON
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса15A20020
Ступени20
МодельA
Клапаннасос со встроен. обратн. клапаном

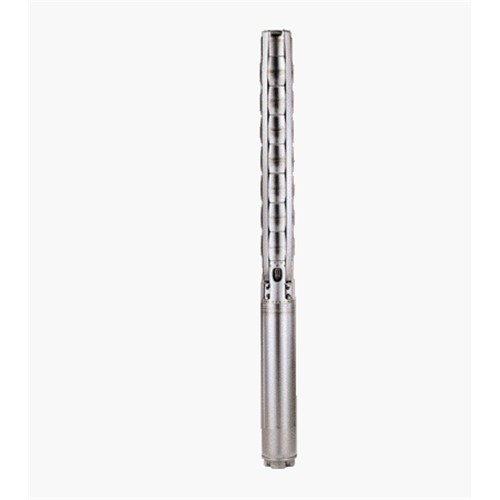

Изображение SP 46-20

Изображение насосов SP 46-20
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

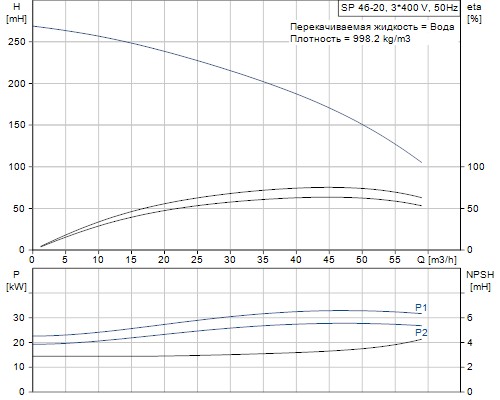

Кривая характеристики SP 46-20

Кривая характеристики насосов SP 46-20

Жидкость SP 46-20

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек30 °C

Материалы SP 46-20

НасосНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SP 46-20

Тип электродвигателяMS6000
Применяемый электродвигательNEMA
Номинальная мощность - P230 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапрямой пуск
Номинальный ток68,5-66,5-66,5 A
Cos фи - характеристика мощности0,87-0,83-0,80
Номинальная скорость2840-2870-2870 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя78195520

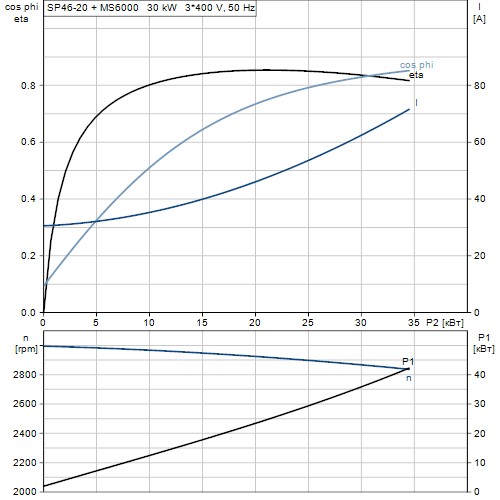

Характеристика двигателя SP 46-20

Характеристика двигателя насосов SP 46-20

Монтаж SP 46-20

Выход насосаRp 3
Диаметр электродвигателя6 inch

Другое SP 46-20

Нетто вес134 кг
Объем упаковки0.28 м3

Габаритный чертеж SP 46-20

Габаритный чертеж насосов SP 46-20
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SP 46-20

Схема подключений насосов SP 46-20
