SP 77-1N

Заказать

Данные каталога SP 77-1N

Наименование продукцииSP 77-1N
Производственный номер16C01901
EAN номер5700391916120

Описание SP 77-1N

SP 77-1N

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 77-1N

Частота вращения2900 об/м
Номинальная подача77 м3
Номинальный напор12 м
Торцевое уплотнение для двигателяSIC/SIC
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса16C00001
Ступени1
МодельC
Клапаннасос со встроен. обратн. клапаном

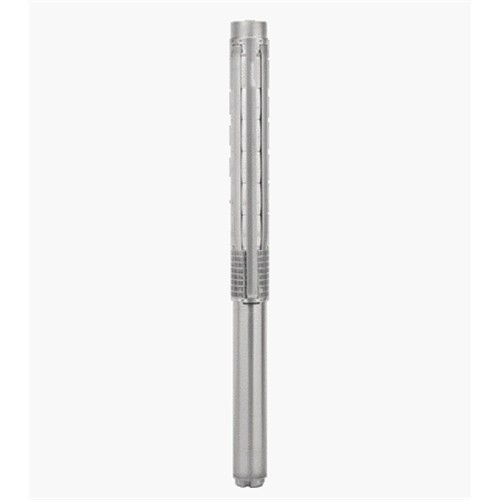

Изображение SP 77-1N

Изображение насосов SP 77-1N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики SP 77-1N

Кривая характеристики насосов SP 77-1N

Жидкость SP 77-1N

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек30 °C

Материалы SP 77-1N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L

Данные электрооборудования SP 77-1N

Тип электродвигателяMS6000
Применяемый электродвигательNEMA
Номинальная мощность - P25.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапрямой пуск
Номинальный ток13,6-13,6-13,8 A
Cos фи - характеристика мощности0,82-0,77-0,73
Номинальная скорость2850-2870-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя78195611

Характеристика двигателя SP 77-1N

Характеристика двигателя насосов SP 77-1N

Монтаж SP 77-1N

Выход насосаRp 5
Диаметр электродвигателя6 inch

Другое SP 77-1N

Нетто вес55 кг
Полный вес69 кг
Объем упаковки0.1 м3

Габаритный чертеж SP 77-1N

Габаритный чертеж насосов SP 77-1N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SP 77-1N

Схема подключений насосов SP 77-1N
