SQ 2-35
Данные каталога SQ 2-35
| Наименование продукции | SQ 2-35 |
| Производственный номер | 96510198 |
| EAN номер | 5700396504100 |
Описание SQ 2-35
SQ 2-35 3" многоступенчатый скважинный насос для водоснабжения жилых домов, перекачивания воды из резервуаров, оросительных гидросистем и небольших водопроводных станций. Насос с "плавающими" колесами, каждое из которых имеет свой подшипник карбид вольфрама/керамика. Характеристики насоса: плавный пуск, защита от сухого хода, защита от реверса осевого смещения, перенапряжения и падения напряжения, защита от перегрузки и перегрева. Однофазный электродвигатель с постоянным магнитом обеспечивает оптимальную эффективность в широком диапазоне мощностей. Электродвигатель поставляется со съемным кабельным соединителем. |
Основные данные SQ 2-35
| Номинальная подача | 2 м3/ч |
| Данные на табличке электродвигателя | CE,UL,CUL |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Клапан | насос со встроен. обратн. клапаном |
| Частота вращения | 10700 об/м |
| Номинальная подача | 2 м3/ч |
| Номинальный напор | 35 м |
| Паспортные данные на табличке двигателя | CE,UL,CUL |
| Допуск на рабочие хар-ки | ISO9906 |
| Номер насоса | 96080384 |
| Ступени | 2 |
| Модель | B |
| Клапан | насос со встроенным обратным клапаном |
Изображение SQ 2-35
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

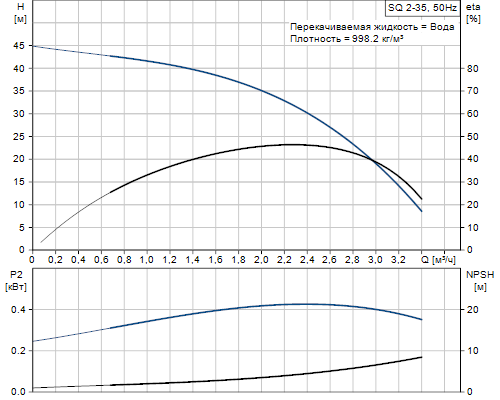

Кривая характеристики SQ 2-35
Жидкость SQ 2-35
| Рабочая жидкость | Вода |
| Максимальная температура жидкости | 35 °C |
| Макс. t жидкости при 0,15 м/сек | 35 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы SQ 2-35
| Насос | Polyamide / Нерж. сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Рабочее колесо | Полиамид |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования SQ 2-35
| Класс защиты (IEC 34-5) | IP68 |
| Тип электродвигателя | MS3 |
| Подводимая мощность - P1 | 1.02 кВт |
| Номинальная мощность - P2 | 0.7 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 200-240 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 5.2 A |
| Коэффициент мощности | 1,00 |
| Номинальная скорость | 10700 об/м |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Y |
| Тепловая защита | внутрен. |
| Длина кабеля | 1.5 м |
| Номер электродвигателя | 96160850 |
Монтаж SQ 2-35
| Выход насоса | Rp 1 1/4 |
| Минимальный диаметр скважины | 76 мм |
Устр-ва управл-ия SQ 2-35
| CU 300/CU 301 | Соединение не возможно |
Другое SQ 2-35
| Нетто вес | 4.7 кг |
| Полный вес | 5.4 кг |
| Объем упаковки | 0.009 м3 |
| Область продаж | EU/S-AMREG/APREG |

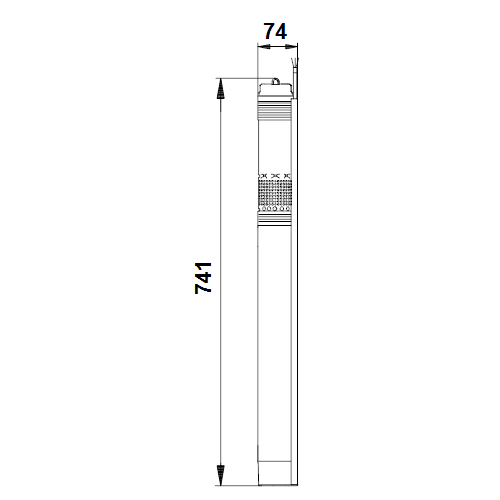

Габаритный чертеж SQ 2-35
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений SQ 2-35
