TP 32-120/2 B A-F-Z-BUBE

Заказать

Данные каталога TP 32-120/2 B A-F-Z-BUBE

Наименование продукцииTP 32-120/2 B A-F-Z-BUBE A-F-Z BUBE
Производственный номер96401862
EAN номер5700390653095

Описание TP 32-120/2 B A-F-Z-BUBE

TP 32-120/2 B A-F-Z-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

1-фазный асинхронный электродвигатель.

Основные данные TP 32-120/2 B A-F-Z-BUBE

Частота вращения2890 об/м
Номинальная подача8.6 м3
Номинальный напор7 м
Макс гидростатический напор120 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 32-120/2 B A-F-Z-BUBE

Изображение насосов TP 32-120/2 B A-F-Z-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

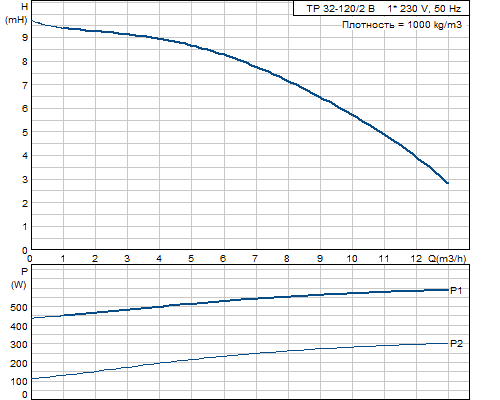

Кривая характеристики TP 32-120/2 B A-F-Z-BUBE

Кривая характеристики насосов TP 32-120/2 B A-F-Z-BUBE

Жидкость TP 32-120/2 B A-F-Z-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TP 32-120/2 B A-F-Z-BUBE

Корпус насосаБронза
DIN W.-Nr. 2.1050
ASTM B505-C90700
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаZ

Данные электрооборудования TP 32-120/2 B A-F-Z-BUBE

Тип электродвигателя71B
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.37 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230/240 V
Номинальный ток2,95/2,70 A
Пусковой ток280 %
Cos фи - характеристика мощности0,99
Номинальная скорость2770 об/м
Эффективность электродвигателя при полной нагрузке60,0-56,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTO
Номер электродвигателя85215102

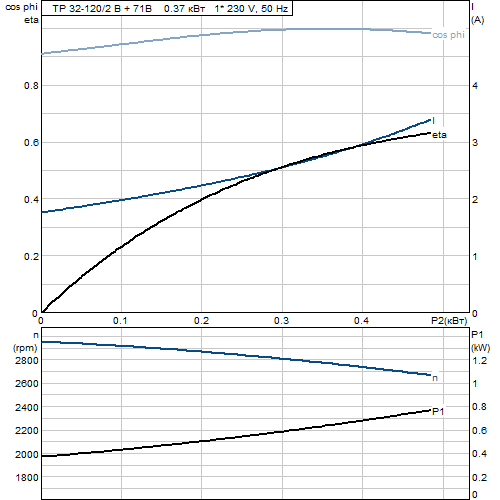

Характеристика двигателя TP 32-120/2 B A-F-Z-BUBE

Характеристика двигателя насосов TP 32-120/2 B A-F-Z-BUBE

Монтаж TP 32-120/2 B A-F-Z-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина220 мм
Размер фланца электродвигателяFT85

Другое TP 32-120/2 B A-F-Z-BUBE

Нетто вес21.1 кг
Полный вес22.2 кг
Объем упаковки0.036 м3

Габаритный чертеж TP 32-120/2 B A-F-Z-BUBE

Габаритный чертеж насосов TP 32-120/2 B A-F-Z-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

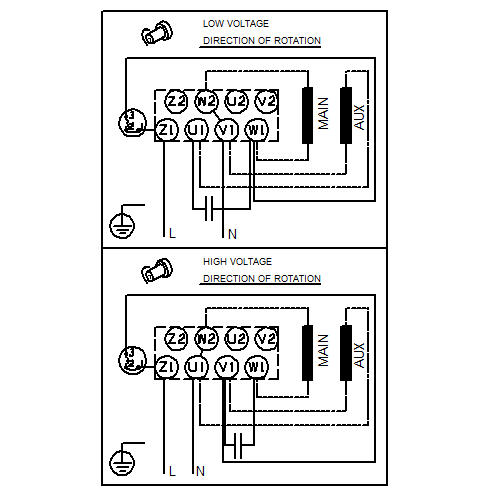

Схема подключений TP 32-120/2 B A-F-Z-BUBE

Схема подключений насосов TP 32-120/2 B A-F-Z-BUBE
