TP 40-30/4 B A-F-Z-BUBE

Заказать

Данные каталога TP 40-30/4 B A-F-Z-BUBE

Наименование продукцииTP 40-30/4 B A-F-Z-BUBE A-F-Z BUBE
Производственный номер96401891
EAN номер5700390653804

Описание TP 40-30/4 B A-F-Z-BUBE

TP 40-30/4 B A-F-Z-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

1-фазный асинхронный электродвигатель.

Основные данные TP 40-30/4 B A-F-Z-BUBE

Частота вращения1400 об/м
Номинальная подача8 м3
Номинальный напор2.15 м
Макс гидростатический напор30 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 40-30/4 B A-F-Z-BUBE

Изображение насосов TP 40-30/4 B A-F-Z-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

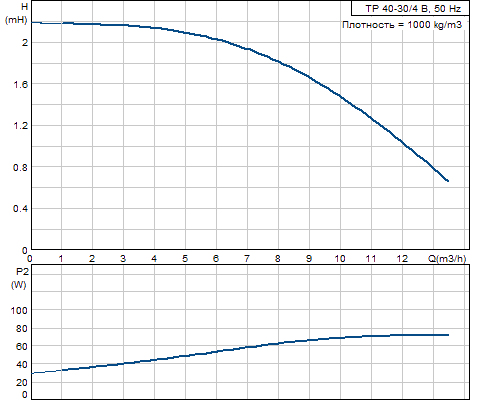

Кривая характеристики TP 40-30/4 B A-F-Z-BUBE

Кривая характеристики насосов TP 40-30/4 B A-F-Z-BUBE

Жидкость TP 40-30/4 B A-F-Z-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TP 40-30/4 B A-F-Z-BUBE

Корпус насосаБронза
DIN W.-Nr. 2.1050
ASTM B505-C90700
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаZ

Данные электрооборудования TP 40-30/4 B A-F-Z-BUBE

Тип электродвигателяSIEMENS
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P20.12 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-240 V
Номинальный ток0,98-1,00 A
Cos фи - характеристика мощности0,99
Номинальная скорость1420-1440 об/м
Эффективность электродвигателя при полной нагрузке50,5-56 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTO
Номер электродвигателя81762312

Монтаж TP 40-30/4 B A-F-Z-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 40
Допустимое давлениеPN 6 / PN 10
Монтажная длина250 мм
Размер фланца электродвигателяFT75

Другое TP 40-30/4 B A-F-Z-BUBE

Нетто вес19.8 кг
Полный вес20.9 кг
Объем упаковки0.036 м3

Габаритный чертеж TP 40-30/4 B A-F-Z-BUBE

Габаритный чертеж насосов TP 40-30/4 B A-F-Z-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 40-30/4 B A-F-Z-BUBE

Схема подключений насосов TP 40-30/4 B A-F-Z-BUBE
