TP 100-60/4 B A-F-Z-BUBE
Данные каталога TP 100-60/4 B A-F-Z-BUBE
| Наименование продукции | TP 100-60/4 B A-F-Z-BUBE A-F-Z BUBE |
| Производственный номер | 96402674 |
| EAN номер | 5700390677312 |
Описание TP 100-60/4 B A-F-Z-BUBE
| TP 100-60/4 B A-F-Z-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3-фазный асинхронный электродвигатель. |
Основные данные TP 100-60/4 B A-F-Z-BUBE
| Частота вращения | 1430 об/м |
| Номинальная подача | 62.1 м3/ч |
| Номинальный напор | 4.9 м |
| Макс гидростатический напор | 60 дм |
| Уплотнение вала | BUBE |
| Макс. рабочее давление | 10 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 100-60/4 B A-F-Z-BUBE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

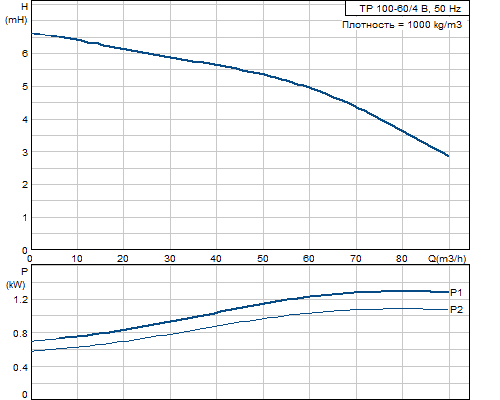

Кривая характеристики TP 100-60/4 B A-F-Z-BUBE
Жидкость TP 100-60/4 B A-F-Z-BUBE
| Диапазон температур жидкости | 0 .. 140 °C |
Материалы TP 100-60/4 B A-F-Z-BUBE
| Корпус насоса | Бронза |
| DIN W.-Nr. 2.1050 | |
| ASTM B505-C90700 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | Z |
Данные электрооборудования TP 100-60/4 B A-F-Z-BUBE
| Тип электродвигателя | 90SB |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 1.1 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 4,65/2,70 A |
| Пусковой ток | 700-760 % |
| Cos фи - характеристика мощности | 0,78-0,72 |
| Номинальная скорость | 1440-1445 об/м |
| Эффективность электродвигателя при полной нагрузке | 81,4-81,4 % |
| Эффективность двигателя при 3/4 нагрузки | 82-82 % |
| Эффективность электродвигателя при 1/2 нагрузки | 80-78 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 86D05905 |
Монтаж TP 100-60/4 B A-F-Z-BUBE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 100 |
| Допустимое давление | PN 10 |
| Монтажная длина | 450 мм |
| Размер фланца электродвигателя | FT115 |
Другое TP 100-60/4 B A-F-Z-BUBE
| Нетто вес | 58.3 кг |
| Полный вес | 63.8 кг |
| Объем упаковки | 0.14 м3 |
Габаритный чертеж TP 100-60/4 B A-F-Z-BUBE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 100-60/4 B A-F-Z-BUBE
