Данные каталога TP 100-120/2 B A-F-Z-BUBE

Наименование продукцииTP 100-120/2 B A-F-Z-BUBE A-F-Z BUBE
Производственный номер96410061
EAN номер5700390461546

Описание TP 100-120/2 B A-F-Z-BUBE

TP 100-120/2 B A-F-Z-BUBE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TP 100-120/2 B A-F-Z-BUBE

Частота вращения2910 об/м
Номинальная подача72.8 м3
Номинальный напор7.8 м
Макс гидростатический напор120 дм
Уплотнение валаBUBE
Исполнение насосаA
МодельA

Изображение TP 100-120/2 B A-F-Z-BUBE

Изображение насосов TP 100-120/2 B A-F-Z-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

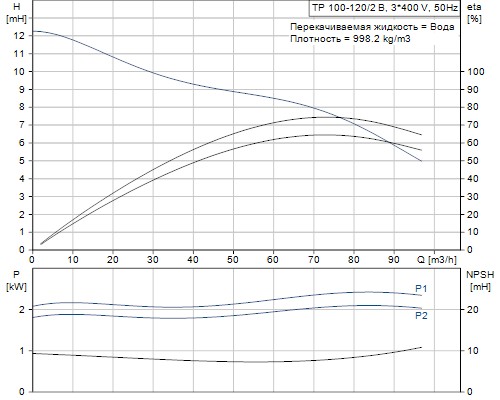

Кривая характеристики TP 100-120/2 B A-F-Z-BUBE

Кривая характеристики насосов TP 100-120/2 B A-F-Z-BUBE

Жидкость TP 100-120/2 B A-F-Z-BUBE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 140 °C

Материалы TP 100-120/2 B A-F-Z-BUBE

Корпус насосаБронза
DIN W.-Nr. 2.1050
ASTM B505-C90700
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаZ

Данные электрооборудования TP 100-120/2 B A-F-Z-BUBE

Тип электродвигателя90LC
Класс энергоэфф-тиIE3
Количество полюсов2
Номинальная мощность - P22.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток4.45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
ЭнергоэффективностьIE3 85,9%
Эффективность электродвигателя при полной нагрузке85,9-85,9 %
Эффективность двигателя при 3/4 нагрузки86,8-87,0 %
Эффективность электродвигателя при 1/2 нагрузки86,0-84,9 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85U15908

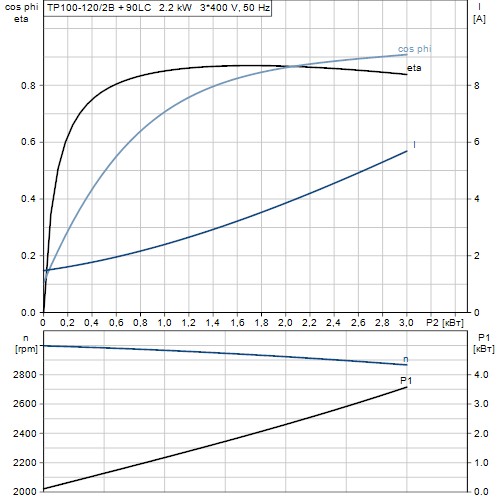

Характеристика двигателя TP 100-120/2 B A-F-Z-BUBE

Характеристика двигателя насосов TP 100-120/2 B A-F-Z-BUBE

Монтаж TP 100-120/2 B A-F-Z-BUBE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 10
Монтажная длина450 мм
Размер фланца электродвигателяFT115

Другое TP 100-120/2 B A-F-Z-BUBE

МаркировкаGrundfos Blueflux
Нетто вес66.1 кг
Полный вес72 кг
Объем упаковки0.16 м3

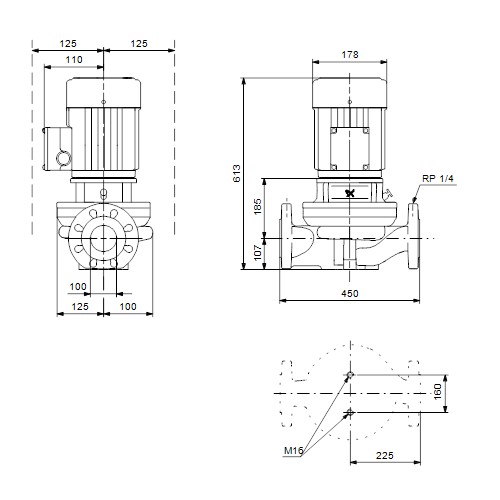

Габаритный чертеж TP 100-120/2 B A-F-Z-BUBE

Габаритный чертеж насосов TP 100-120/2 B A-F-Z-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 100-120/2 B A-F-Z-BUBE

Схема подключений насосов TP 100-120/2 B A-F-Z-BUBE
