UP 20-15 N 150

Заказать

Данные каталога UP 20-15 N 150

Наименование продукцииUP 20-15 N 150
Производственный номер59641800
EAN номер5700390577216

Описание UP 20-15 N 150

UP 20-15 N 150 Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью.

Характеристики насоса: - Керамические вал и радиальные подшипники. - Осевой подшипник из графита. - Гильза ротора и подшипниковая обойма сделаны из нержавеющей стали. - Коррозионно-стойкое рабочее колесо, Составной, PES/PP. - Корпус насоса изНержавеющая сталь.

3-фазный электродвигатель, требующий дополнительной защиты.

Основные данные UP 20-15 N 150

Количество скоростей1
Макс гидростатический напор15 дм
TF класс110
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE

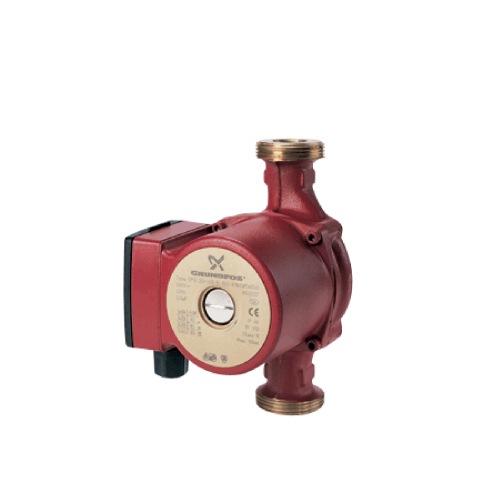

Изображение UP 20-15 N 150

Изображение насосов UP 20-15 N 150
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

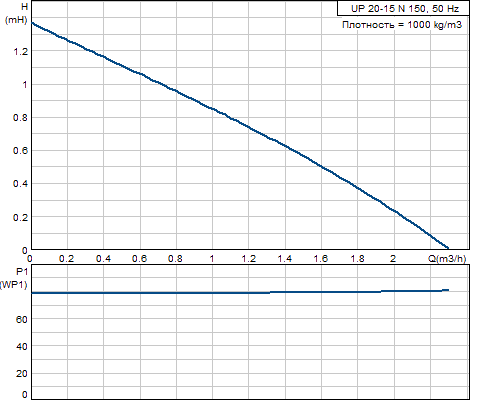

Кривая характеристики UP 20-15 N 150

Кривая характеристики насосов UP 20-15 N 150

Жидкость UP 20-15 N 150

Диапазон температур жидкости2 .. 110 °C

Материалы UP 20-15 N 150

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоСоставной, PES/PP

Данные электрооборудования UP 20-15 N 150

Подводимая мощность при скорости 375 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V
Ток при скорости 30.19 A
Макс. пусковой ток0.28 A
Класс защиты (IEC 34-5)42
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитаImpedance protected

Монтаж UP 20-15 N 150

Макс. окр. среды при темп-ре жидкости 80 oC80 °C
Макс. рабочее давление10 бар
Соединение трубG 1 1/4
Допустимое давлениеPN 10
Монтажная длина150 мм

Устр-ва управл-ия UP 20-15 N 150

Положение коробки выводов9H

Другое UP 20-15 N 150

Нетто вес2.1 кг
Полный вес2.3 кг
Объем упаковки0.004 м3

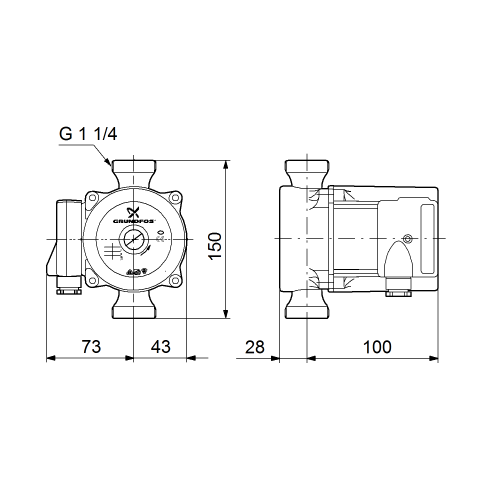

Габаритный чертеж UP 20-15 N 150

Габаритный чертеж насосов UP 20-15 N 150
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

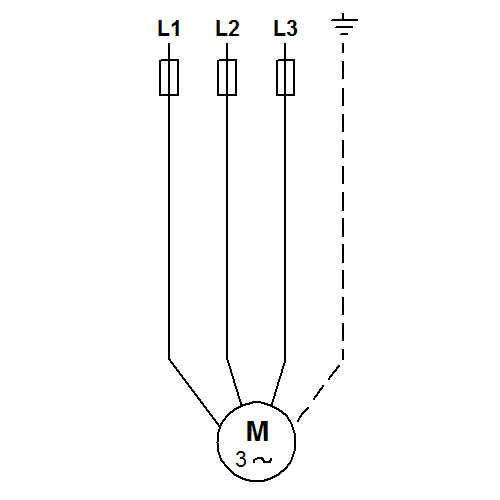

Схема подключений UP 20-15 N 150

Схема подключений насосов UP 20-15 N 150
