2ВГ 63/16-60/10К

/ Каталог / Насосы / Ливгидромаш / Насосы двухвинтовые химические типа А1 2ВГ и 2ВГ / 2ВГ 63/16-60/10К

Заказать

Основная характеристика 2ВГ 63/16-60/10К

Подача, м³/ч	60
Давление насоса, кгс/см²	10
Частота вращения, об/мин	1450
Мощность двигателя, кВт	55

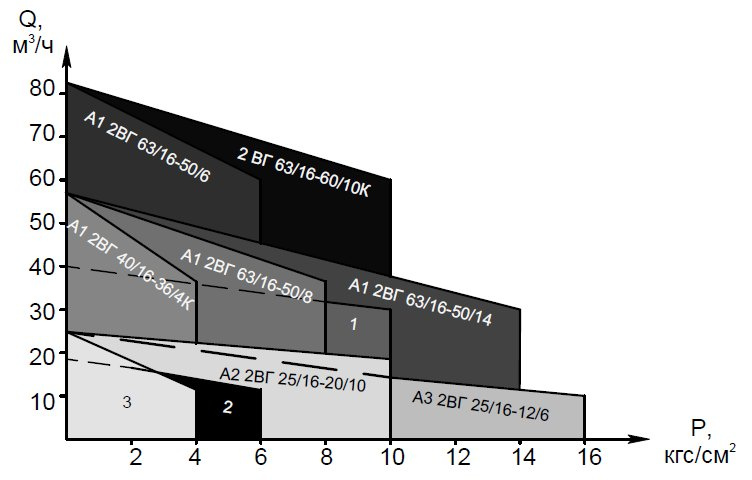

Гидравлическая характеристика 2ВГ 63/16-60/10К

Гидравлическая характеристика насосов 2ВГ 63/16-60/10К

Дополнительная характеристика 2ВГ 63/16-60/10К

Вакууметрическая высота всасывания, м	5
Масса агрегата, кг	790

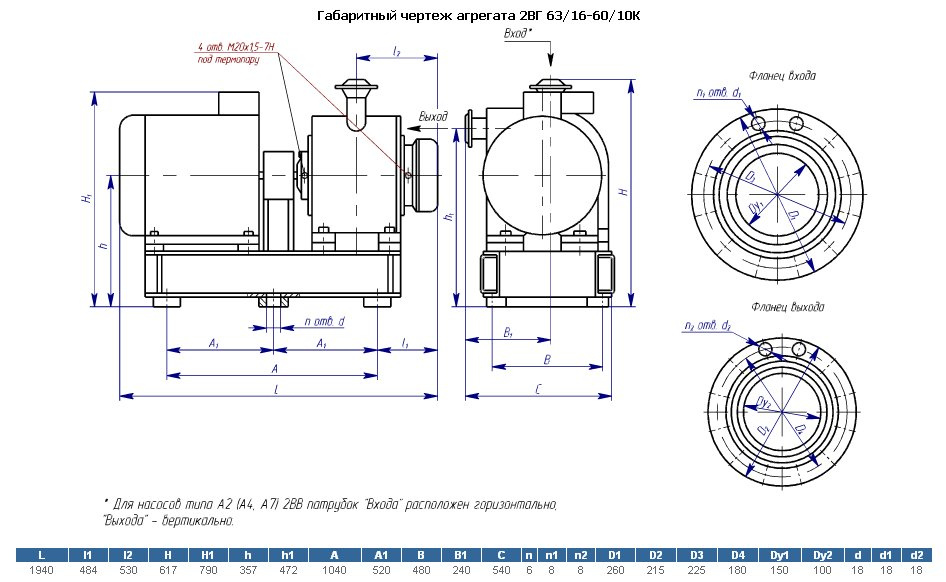

Габаритная характеристика 2ВГ 63/16-60/10К

Габаритная характеристика насосов 2ВГ 63/16-60/10К

Конструкция

Конструктивно одновинтовые насосы представляют собой горизонтальные насосы объемного типа. Основные рабочие органы - неподвижная резиновая обойма с двухзаходной винтовой поверхностью и вращающийся в обойме металлический однозаходный винт. При вращени винта между ним и поверхностью обоймы образуются полости, в которые перекачиваемая жидкость засасывается, а затем перемещается вдоль оси винта к полости нагнетания.

Перекачиваемая жидкость

Насосы одновинтовые предназначены для перекачивания чистых и загрязнённых жидкостей температурой до 353К (80°С), в том числе химически активных с кинематической вязкостью до 4600 cСт (6200ВУ). Максимальная концентрация взвешенных частиц по массе - не более 5%, размер твёрдых частиц до 0,2мм.

Условные обозначения

Например:
Н1В80/5-6,3/5 Е - Рп - 1 УХЛ 4.2 ТУ26-06-1612-90

Н1В80/5 - обозначение насоса по ГОСТ18863-89
6,3 - подача насоса, м³/ч
5 - давление насоса в агрегате, кгс/см²
Е,К - материал проточной части насоса, Е - сталь 10Х17Н13М3Т, К - сталь 12Х18Н9Т
Рп - обозначение регулируемой подачи
1 - исполнение привода
УХЛ - климатическое исполнение агрегата
4.2 - категория размещения агрегата
ТУ26-06-1612-90 - обозначение технических условий

Насосы двухвинтовые химические 2ВГ 63/16-60/10К
