CRN 150-6 A-F-G-E-HBQE

/ Каталог / Насосы / Grundfos / Grundfos CRN / Grundfos CRN 150 / CRN 150-6 A-F-G-E-HBQE

Заказать

Данные каталога CRN 150-6 A-F-G-E-HBQE

Наименование продукцииCRN 150-6 A-F-G-E-HBQE A-F-G-E HBQE
Производственный номер95922413
EAN номер5700838936339

Описание CRN 150-6 A-F-G-E-HBQE

CRN 150-6 A-F-G-E-HBQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием, типа "ин-лайн" для монтажа на плите-основании.

Характеристики насоса: -Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая сталь. -Установочная длина уплотнения вала в соответствии с EN 12756. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев DIN.

Электродвигатель - 3-фазный двигатель переменного тока.

Основные данные CRN 150-6 A-F-G-E-HBQE

Частота вращения2975 об/м
Номинальная подача150 м3/ч
Номинальный напор134 м
Рабочие колеса6
Уплотнение валаHBQE
Ступени6
Исполнение насосаA
МодельA

Изображение CRN 150-6 A-F-G-E-HBQE

Изображение насосов CRN 150-6 A-F-G-E-HBQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

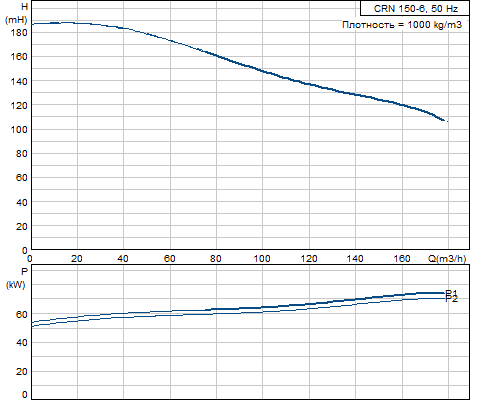

Кривая характеристики CRN 150-6 A-F-G-E-HBQE

Кривая характеристики насосов CRN 150-6 A-F-G-E-HBQE

Жидкость CRN 150-6 A-F-G-E-HBQE

Диапазон температур жидкости0 .. 120 °C

Материалы CRN 150-6 A-F-G-E-HBQE

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 351
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныE

Данные электрооборудования CRN 150-6 A-F-G-E-HBQE

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P275 кВт
Энергия (Р2), необходимая для насоса75 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток134-124/77,0-74,0 A
Пусковой ток700-650 %
Cos фи - характеристика мощности0,89
Номинальная скорость2975 об/м
Эффективность электродвигателя при полной нагрузке95,2 %
Эффективность двигателя при 3/4 нагрузки95,2 %
Эффективность электродвигателя при 1/2 нагрузки93,7 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя81D15340

Монтаж CRN 150-6 A-F-G-E-HBQE

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 120 °C
30 / 0 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 25/40
Размер фланца электродвигателяFF500

Другое CRN 150-6 A-F-G-E-HBQE

Нетто вес766 кг
Полный вес930 кг

Габаритный чертеж CRN 150-6 A-F-G-E-HBQE

Габаритный чертеж насосов CRN 150-6 A-F-G-E-HBQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 150-6 A-F-G-E-HBQE

Схема подключений насосов CRN 150-6 A-F-G-E-HBQE
