CRNE 15-1 AN-P-G-E-HQQE
Данные каталога CRNE 15-1 AN-P-G-E-HQQE
| Наименование продукции | CRNE 15-1 AN-P-G-E-HQQE AN-P-G-E HQQE |
| Производственный номер | 96512697 |
| EAN номер | 5700396616650 |
Описание CRNE 15-1 AN-P-G-E-HQQE
| CRNE 15-1 AN-P-G-E-HQQE Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на плите - основании. Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина уплотнения вала в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтPJE. Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется. Насос поставляется с датчиком давления, который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления. Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении. Панель управления имеет индикационные лампочки "Работа" и "Авария". Управление насосом может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение","Скорость", "Входная мощность" и "Энергопотребление". Клеммная коробка имеет контакты: -Вкл./выкл. насоса (беспотенциальный контакт) -дистанционное задание значения давления посредством аналогового сигнала 0-10 В, 0(4)-20 мА, |
Основные данные CRNE 15-1 AN-P-G-E-HQQE
| Частота вращения | 2789 об/м |
| Номинальная подача | 17 м3/ч |
| Номинальный напор | 9.5 м |
| Рабочие колеса | 01 |
| Уплотнение вала | HQQE |
| Данные на паспортной табличке | CE |
| Ступени | 02 |
| Исполнение насоса | AN |
| Модель | A |
Изображение CRNE 15-1 AN-P-G-E-HQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

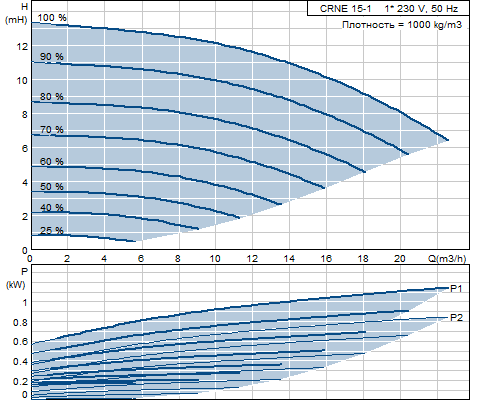

Кривая характеристики CRNE 15-1 AN-P-G-E-HQQE
Жидкость CRNE 15-1 AN-P-G-E-HQQE
| Диапазон температур жидкости | -20 .. 120 °C |
Материалы CRNE 15-1 AN-P-G-E-HQQE
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4408 | |
| ASTM A 351 CF 8M | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Код материала | G |
| Код резины | E |
Данные электрооборудования CRNE 15-1 AN-P-G-E-HQQE
| Тип электродвигателя | 80B |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 1.1 кВт |
| Энергия (Р2), необходимая для насоса | 1.1 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 200-240 V |
| Номинальный ток | 8,20-6,80 A |
| Cos фи - характеристика мощности | 0,97 |
| Номинальная скорость | 360-2840 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85755105 |

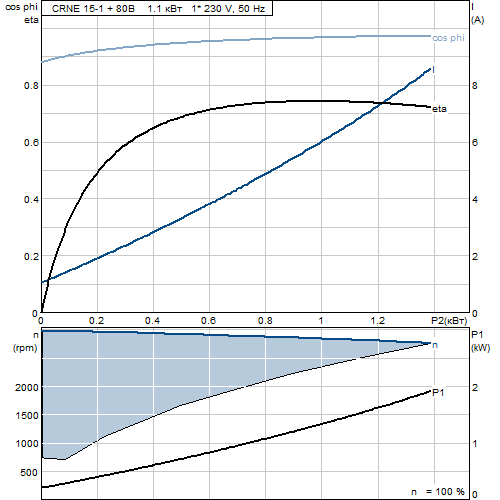

Характеристика двигателя CRNE 15-1 AN-P-G-E-HQQE
Монтаж CRNE 15-1 AN-P-G-E-HQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. давление при заданной темп-ре | 25 бар / 120 °C |
| 25 / -20 бар / °C | |
| Стандартный фланец | PJE |
| Код соединения | P |
| Соединение труб | 60,1 mm |
| Размер фланца электродвигателя | FT100 |
Устр-ва управл-ия CRNE 15-1 AN-P-G-E-HQQE
| Датчик давления | Y |
Другое CRNE 15-1 AN-P-G-E-HQQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 37 кг |
| Полный вес | 40 кг |
| № структурного файла | 96059468 |

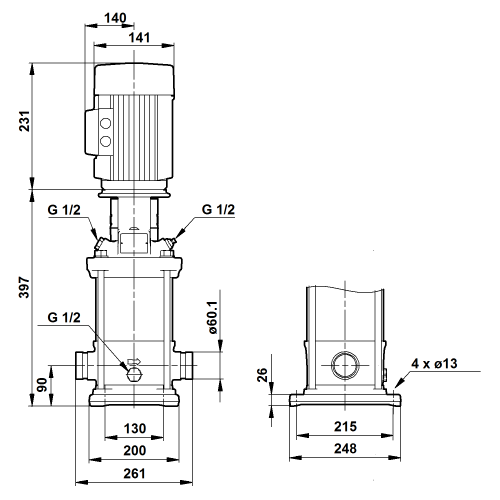

Габаритный чертеж CRNE 15-1 AN-P-G-E-HQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений CRNE 15-1 AN-P-G-E-HQQE
